عام فلشنگ منصوبوں کی تفصیلی وضاحت 1/11/53a/53b

صنعتی سیال سسٹم (جیسے پمپ ، والوز ، پائپ لائنز ، ہیٹ ایکسچینجرز اور دیگر سامان) کی تنصیب ، کمیشن ، بحالی اور دیکھ بھال میں ، فلشنگ پلان سسٹم میں نجاست (ویلڈ سلیگ ، زنگ ، دھول ، تیل کے داغ) کو دور کرنے اور سامان کے محفوظ عمل کو یقینی بنانے کے لئے ایک بنیادی عمل ہے۔

I. پلان 1: سنگل لوپ سیدھے تھرو فلشنگ (بنیادی عالمگیر قسم)

1. بنیادی تعریف

منصوبہ 1 کو کسی بھی بیرونی پائپ لائنوں کی ضرورت نہیں ہے۔ یہ مکینیکل مہروں کے لئے اندرونی فلشنگ پائپ لائن کے طور پر کام کرتا ہے۔

2. قابل اطلاق منظرنامے

• عام طور پر افقی پمپوں کے لئے استعمال ہوتا ہے۔
• اعلی ویسکوسیٹی مائعات جو گاڑھا ہونا ، استحکام یا پولیمرائزیشن کا شکار ہیں۔
• اے این ایس آئی پمپوں کے لئے زیادہ موزوں ہے۔

3. احتیاطی تدابیر

• مکینیکل مہر چیمبر سے گرمی کو دور کرنے کے لئے فلشنگ سیال کی بہاؤ کی شرح کافی ہونی چاہئے۔
• پلان 11 کے برعکس ، فلشنگ سیال شاذ و نادر ہی مہر کے چہرے پر ہدایت کی جاتی ہے۔
• گندی مصنوعات کے ل recommended سفارش نہیں کی گئی ہے ، کیونکہ وہ آسانی سے فلشنگ پائپ لائن کو روک سکتے ہیں۔
• عمودی پمپوں پر لاگو نہیں ہے۔

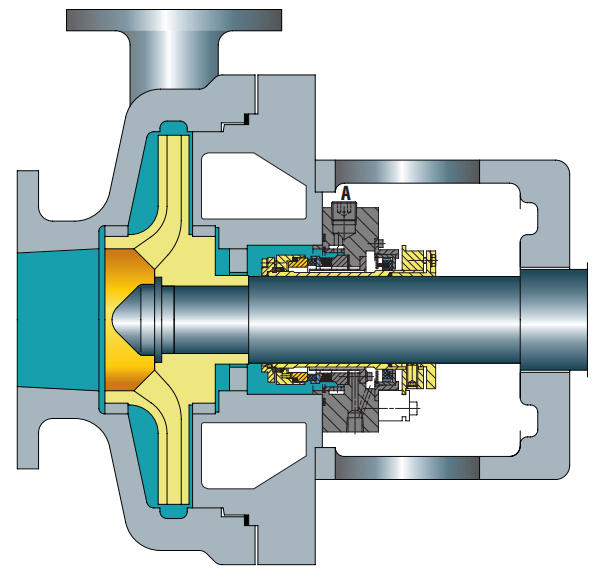

مہر چیمبر کی تفصیلات

1. فلشنگ پورٹ (ایف) ، پلگ ان (ممکنہ مستقبل کے گردش کرنے والے سیال یا عمودی پمپوں کی وینٹنگ کے لئے)
2. ٹھنڈا پانی کے بہاؤ کی شرح (Q)
3. اگر ضرورت ہو تو حرارتی/کولنگ inlet (HI یا CI) ، حرارتی/کولنگ آؤٹ لیٹ (HO یا CO)
4. ٹھنڈا پانی کے بہاؤ کی شرح (Q)
5. ڈرین پورٹ (ڈی)
6. مہر چیمبر

I. پلان 1: سنگل لوپ سیدھے تھرو فلشنگ (بنیادی عالمگیر قسم)

1. بنیادی تعریف

• تمام واحد مہروں کے لئے پہلے سے طے شدہ فلشنگ پلان۔
• افقی پمپوں کے لئے فلشنگ اور خود وینٹنگ پلان کے طور پر کام کرتا ہے۔
• مہر چیمبر میں بخارات کے اضافی مارجن بنانے میں مدد کرتا ہے۔
• فلشنگ سیال کے بہاؤ کو مکینیکل مہر تک محدود کرنے کے لئے فلو کنٹرول orifices کا استعمال کرتا ہے۔
• ٹھنڈک اور چکنا کرنے کے ل distributed تقسیم شدہ فلشنگ کا استعمال زیادہ موثر بناتا ہے۔

2. قابل اطلاق منظرنامے

• عام طور پر تمام عام مقاصد کے لئے موزوں ، سوائے اس کے کہ جب پمپ خارج ہونے والے بندرگاہ اور مہر چیمبر پریشر کے درمیان دباؤ کا فرق چھوٹا ہو۔

3. احتیاطی تدابیر

• اعلی سر کی ایپلی کیشنز کے ل the ، orifice سائز اور/یا orifices کی تعداد کو بہت احتیاط سے حساب کرنا ضروری ہے۔
• گلے میں جھاڑی کلیئرنس اور orifice سائز ایک ساتھ مل کر اس بات کو یقینی بناتے ہیں کہ فلشنگ سیال مہر پر صحیح طریقے سے بہہ سکتا ہے۔
• خارج ہونے والے بندرگاہ اور مہر چیمبر پریشر کے مابین ہمیشہ فرق کی جانچ کریں۔
• ٹھوس ، کھرچنے یا آسانی سے پولیمرائز ایبل مادوں پر مشتمل میڈیا سے پرہیز کیا جانا چاہئے۔
• orifice پلیٹ کے بند ہونے کی تصدیق پائپ لائن کے سطح کے درجہ حرارت کو اوپر کی طرف اور orifice پلیٹ کے بہاو کی جانچ پڑتال کرکے کی جاسکتی ہے۔

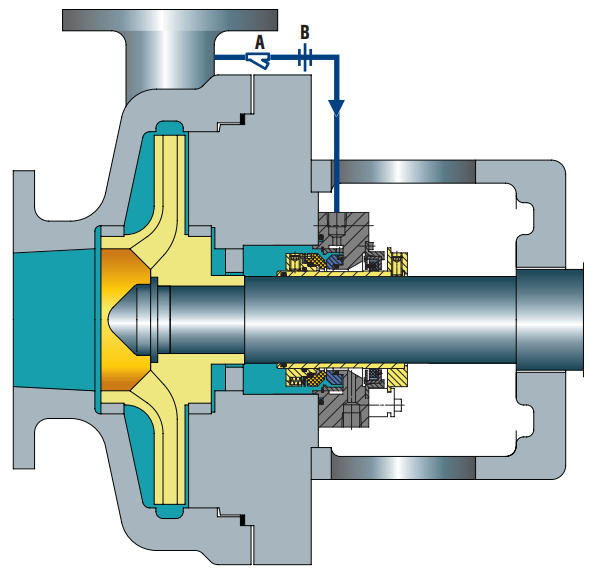

مہر چیمبر کی تفصیلات

1. پمپ کے ہائی پریشر ایریا سے (پمپ خارج ہونے والے مادہ یا پمپ ڈسچارج پائپ لائن)
3. فلشنگ پورٹ (ایف)
4. کولر (Q)
5. ڈرین پورٹ (ڈی)
6. سیل چیمبر



iii.

1. بنیادی تعریف

• جب تک ٹینک کا دباؤ ضائع نہ ہو تب تک پمپڈ میڈیم ماحول میں لیک نہیں ہوگا۔
• دباؤ میں نائٹروجن ماخذ کی ضرورت ہوتی ہے۔
• گرمی کو دور کرنے کے لئے ٹینک کے اندر یا باہر ٹھنڈک کنڈلی فراہم کرتا ہے۔
• رکاوٹ سیال کی گردش کو یقینی بنانے کے لئے اندرونی گردش کا آلہ استعمال کرتا ہے۔
• رکاوٹ سیال اندرونی مہر کے چہرے کے ذریعے عمل کے درمیانے درجے میں داخل ہوتا ہے۔

2. قابل اطلاق منظرنامے

• کام کے حالات کے ل suitable موزوں ہے جہاں پروڈکٹ میڈیم کو پتلا ہونے کی اجازت ہے۔
• کام کے حالات کے ل suitable موزوں ہے جہاں درمیانے درجے کے اندرونی مہر چہرے کے لئے چکنا فراہم نہیں کرسکتے ہیں۔
• ایسے منظرناموں کے لئے موزوں ہے جہاں تنہائی کا دباؤ 16 بار (232 پی ایس آئی) تک ہے۔

3. احتیاطی تدابیر

• اس بات کو یقینی بنائیں کہ ماخذ کا دباؤ مطلوبہ تنہائی کے دباؤ سے زیادہ ہے۔
• سامان شروع کرنے سے پہلے سسٹم کو نکالیں۔
• مہر کے inlet اور آؤٹ لیٹ پائپ لائنوں کے درجہ حرارت کی نگرانی کریں۔
• اسٹوریج ٹینک کی مائع سطح میں کمی اندرونی اور/یا بیرونی مہروں کے رساو کی نشاندہی کرتی ہے۔
• مکینیکل مہر چیمبر سے گرمی کو دور کرنے کے لئے فلشنگ سیال کی بہاؤ کی شرح کافی ہونی چاہئے۔
• اگر تنہائی کا دباؤ 16 بار (232 PSI) سے زیادہ ہے تو ، منصوبہ 53B ، 53C یا 54 کو اپنایا جانا چاہئے۔
• پروسیس انجینئر کے ساتھ تصدیق کریں کہ آیا پروڈکٹ میڈیم کو آلودہ ہونے کی اجازت ہے یا نہیں۔
• پمپ کے ذریعہ پمپ شدہ تنہائی سیال اور درمیانے درجے کے مابین مطابقت کو یقینی بنائیں۔

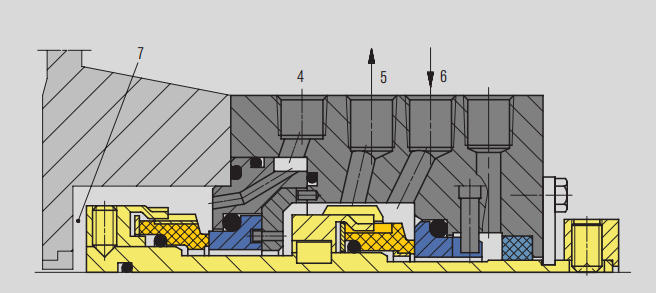

مہر چیمبر کی تفصیلات

4. فلشنگ (ایف)

5. لائق بیریئر آؤٹ لیٹ (ایل بی او)

6. لائق بیریئر inlet (LBI)

7. سیل چیمبر

iv.

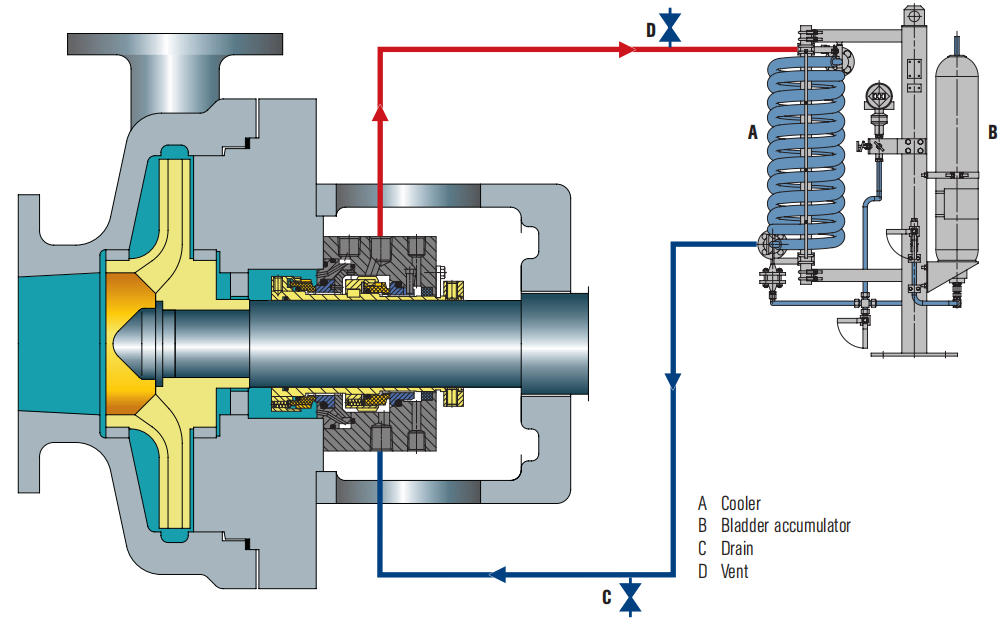

1. بنیادی تعریف

• رکاوٹ سیال اور نائٹروجن کو ڈایافرام کے ذریعہ الگ کیا جاتا ہے ، جو پلان 53A کی طرح نائٹروجن اور رکاوٹ سیال کے اختلاط کو مؤثر طریقے سے روک سکتا ہے۔
• پمپڈ میڈیم عام طور پر فضا میں لیک نہیں ہوتا جب تک کہ مثانے کا دباؤ ضائع نہ ہو۔
• گرمی کی بازیابی پانی یا ہوا کے کولر کے ذریعہ کی جاتی ہے۔
• گرمی کی بازیابی پانی یا ہوا کے کولر کے ذریعہ کی جاتی ہے۔
• رکاوٹ سیال اندرونی مہر کے چہرے کے ذریعے عمل کے درمیانے درجے میں داخل ہوتا ہے۔

2. قابل اطلاق منظرنامے

• کام کے حالات کے ل suitable موزوں ہے جہاں پروڈکٹ میڈیم کو پتلا ہونے کی اجازت ہے۔
• کام کے حالات کے ل suitable موزوں ہے جہاں میڈیم اندرونی مہر کے چہرے کو فلش نہیں کرسکتا ہے۔
• کام کے حالات کے ل suitable موزوں ہے جہاں مطلوبہ دباؤ میں مستقل اور مستحکم نائٹروجن ماخذ حاصل کرنے میں ناکامی کی وجہ سے پلان 53A کو اپنایا نہیں جاسکتا ہے۔
• درخواست کے منظرناموں کے لئے موزوں ہے جہاں تنہائی کا دباؤ 16 بار (232 پی ایس آئی) سے زیادہ ہے اور پلان 53 اے کو اپنایا نہیں جاسکتا۔

3. احتیاطی تدابیر

• پروسیس انجینئر کے ساتھ تصدیق کریں کہ آیا پروڈکٹ میڈیم کو آلودہ ہونے کی اجازت ہے یا نہیں۔
• تنہائی کے سیال اور پمپڈ میڈیم کے مابین مطابقت کی تصدیق کریں۔
• اس بات کو یقینی بنائیں کہ آپریٹنگ درجہ حرارت پر مطلوبہ تنہائی کے دباؤ کو حاصل کرنے کے لئے مثانے کے ڈایافرام کو صحیح دباؤ پر پہلے سے چارج کیا گیا ہے۔
• سامان شروع کرنے سے پہلے سسٹم کو نکالیں۔
• مہر کے inlet اور آؤٹ لیٹ پائپ لائنوں کے درجہ حرارت کی نگرانی کریں۔
• مکینیکل مہر چیمبر سے گرمی کو دور کرنے کے لئے فلشنگ سیال کی بہاؤ کی شرح کافی ہونی چاہئے۔
• جمع کرنے والے میں تنہائی سیال کی چھوٹی صلاحیت کی وجہ سے ، گرمی کی کھپت کا اثر کولر کی کارکردگی پر منحصر ہوتا ہے۔

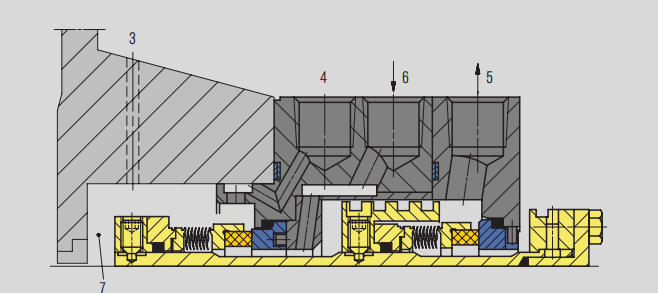

مہر چیمبر کی تفصیلات

3. دباؤ حوالہ نقطہ

4. فلشنگ (ایف)

5. لائق بیریئر آؤٹ پٹ (ایل بی او)

6. لائق بیریئر ان پٹ (ایل بی آئی)

7. سیل چیمبر

نتیجہ

اگر آپ صنعتی سیال سسٹم فلشنگ کے منصوبوں ، پمپ اور والو کی بحالی ، یا سیال کے سازوسامان کے لئے اپنی مرضی کے مطابق حل کے بارے میں مزید پیشہ ورانہ معلومات سیکھنا چاہتے ہیں تو ، براہ کرم ہماری آفیشل ویب سائٹ ملاحظہ کریں۔www.teffiko.com. سیلز@teffiko.comاس بات کو یقینی بنائیں کہ تنہائی کا دباؤ ہمیشہ مہر چیمبر پریشر سے کم از کم 1.4 بار (20 پی ایس آئی) زیادہ ہوتا ہے۔
