"ہمارے پمپ نے موٹر کو دوبارہ جلا دیا!"
"اس ماہ پانی کے پمپوں کے بجلی کے بل مضحکہ خیز حد تک زیادہ ہیں۔ کیا ہم نے غلط پمپ کا انتخاب کیا؟"
"نئے پمپ کو انسٹال کرنے کے بعد، بہاؤ کی شرح صرف ڈیزائن کی ضرورت کو پورا نہیں کر سکتی..."
پانی کی فراہمی، کیمیکل انجینئرنگ، HVAC اور دیگر شعبوں میں یہ اکثر مسائل سنٹری فیوگل پمپ کے بنیادی "انسٹرکشن مینوئل" یعنی کارکردگی کے منحنی خطوط کو غلط پڑھنے یا نظر انداز کرنے سے پیدا ہوتے ہیں۔ صنعت میں بڑے پیمانے پر استعمال ہونے والے بنیادی سامان کے طور پر، ہر 1٪ کی کارکردگی میں اضافہ aسینٹرفیوگل پمپبڑے پیمانے پر منصوبے کے لیے آپریٹنگ اخراجات میں دسیوں ہزار یا اس سے بھی لاکھوں یوآن کی سالانہ بچت کا مطلب ہو سکتا ہے۔
یہ مضمون آپ کو پمپ منحنی خطوط کی تشریح کرنے کا طریقہ سکھائے گا، نہ صرف آپ کو یہ بتائے گا کہ انہیں کیسے پڑھا جائے، بلکہ خریداری اور آپریشن اور دیکھ بھال کے بہترین فیصلے کرنے کے لیے ان کا استعمال کیسے کریں۔

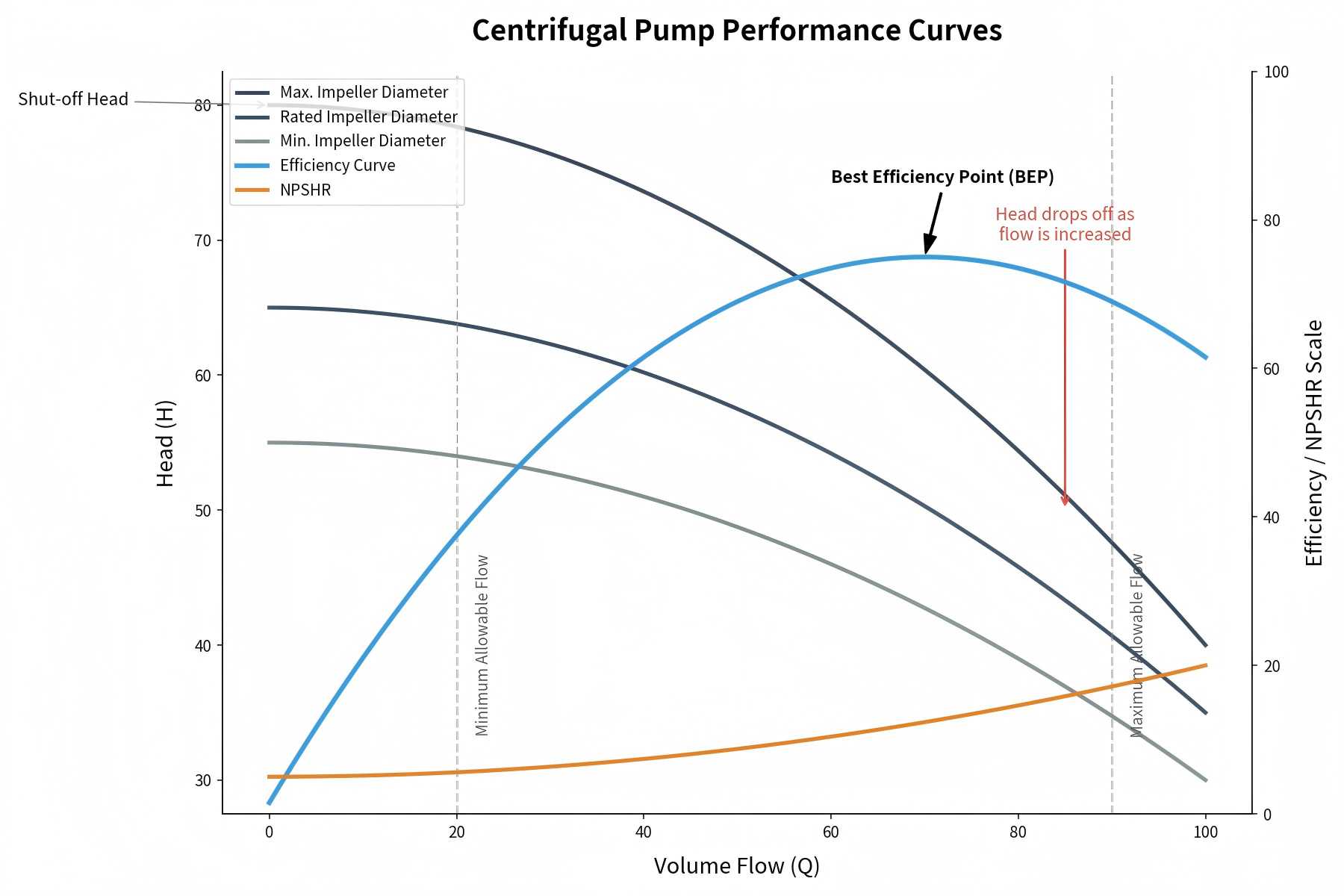

Head-flow Curve (H-Q Curve) پمپ وکر کا سب سے بنیادی حصہ ہے۔ یہ پمپ کے سر (وہ اونچائی جس پر پمپ سیال اٹھا سکتا ہے) اور بہاؤ کی شرح (پمپ کے ذریعہ فی یونٹ وقت میں فراہم کردہ سیال کی مقدار) کے درمیان ایک مستقل رفتار سے تعلق کو ظاہر کرتا ہے۔ عام طور پر، سر کو عمودی محور (Y-axis) اور افقی محور (X-axis) پر بہاؤ کی شرح پر پلاٹ کیا جاتا ہے۔
H-Q منحنی خطوط سے ایک اہم نتیجہ اخذ کیا جا سکتا ہے: جیسے جیسے بہاؤ کی شرح میں اضافہ ہوتا ہے، سر آہستہ آہستہ کم ہوتا جاتا ہے۔ اس کی وجہ یہ ہے کہ جیسے جیسے زیادہ سیال امپیلر اور پمپ کیسنگ سے گزرتا ہے، پمپ کے اندر سیال کی رگڑ اور ہنگامہ تیز ہو جاتا ہے، جس کے نتیجے میں سر کم ہو جاتا ہے۔ مثال کے طور پر، ایک پمپ 50 گیلن فی منٹ (جی پی ایم) کے بہاؤ کی شرح سے 100 فٹ سر پیدا کر سکتا ہے، جب کہ جب بہاؤ کی شرح 75 جی پی ایم تک بڑھ جاتی ہے تو سر 80 فٹ تک گر جاتا ہے۔ یہ تعلق وکر پر واضح طور پر نظر آتا ہے۔
پاور فلو کریو (P-Q Curve) ایک مستقل رفتار سے پمپ کی بجلی کی کھپت اور بہاؤ کی شرح کے درمیان تعلق کو ظاہر کرتا ہے۔ بجلی کی کھپت (ہارس پاور یا کلو واٹ میں) عمودی محور پر پلاٹ کی جاتی ہے، اور افقی محور پر بہاؤ کی شرح۔
H-Q وکر کے برعکس، P-Q منحنی اوپر کی طرف رجحان دکھاتا ہے: بہاؤ کی شرح بڑھنے کے ساتھ ہی بجلی کی کھپت بڑھ جاتی ہے۔ اس کی وجہ یہ ہے کہ پمپ کو زیادہ سیال کی فراہمی اور زیادہ رگڑ اور ہنگامہ خیزی پر قابو پانے کے لیے مزید کوششیں کرنے کی ضرورت ہے۔ پمپ موٹر کے انتخاب کے لیے اس منحنی خطوط کو سمجھنا بہت ضروری ہے — اگر موٹر کا سائز چھوٹا ہے، تو یہ تیز بہاؤ کے حالات میں اوورلوڈ ہو سکتی ہے۔ اگر بڑا ہو تو یہ توانائی کے ضیاع کا سبب بنے گا۔
Efficiency-flow Curve (E-Q Curve) مختلف بہاؤ کی شرحوں پر پمپ کی کارکردگی کو ظاہر کرتا ہے۔ کارکردگی (فی صد کے طور پر ظاہر) عمودی محور پر پلاٹ کی جاتی ہے، اور افقی محور پر بہاؤ کی شرح۔ یہ وکر توانائی کی کھپت کو کم کرنے کی کلید ہے، کیونکہ یہ بہاؤ کی شرح کو ظاہر کرتا ہے جس پر پمپ زیادہ سے زیادہ کارکردگی پر کام کرتا ہے۔
کارکردگی کا منحنی خطوط عام طور پر "پہاڑی کی شکل کا" ہوتا ہے: بہاؤ کی شرح بڑھنے کے ساتھ ہی کارکردگی عروج پر پہنچ جاتی ہے، پھر بہاؤ کی شرح میں مسلسل اضافہ کے ساتھ آہستہ آہستہ کمی آتی ہے۔ اس وکر کی چوٹی کو بہترین کارکردگی کا نقطہ (BEP) کہا جاتا ہے — ذیل میں تفصیل سے وضاحت کی گئی ہے۔
پمپ وکر کو پڑھنا صرف تین ذیلی منحنی خطوط کی شناخت کے بارے میں نہیں ہے، بلکہ پمپ کی کارکردگی کا تعین کرنے والے اہم ڈیٹا پوائنٹس کو سمجھنا بھی ہے۔ ذیل میں بنیادی عناصر ہیں جن پر توجہ مرکوز کرنا ہے:
بہترین کارکردگی کا نقطہ (BEP) بہاؤ کی شرح اور سر کا مجموعہ ہے جس پر پمپ زیادہ سے زیادہ کارکردگی کے ساتھ کام کرتا ہے، جو E-Q وکر کی چوٹی بھی ہے اور پمپ کا سب سے زیادہ اقتصادی آپریٹنگ پوائنٹ ہے۔ پمپ کا انتخاب کرتے وقت، ان ماڈلز کو ترجیح دیں جہاں سسٹم کا مطلوبہ آپریٹنگ پوائنٹ (فلو ریٹ + ہیڈ) جتنا ممکن ہو BEP کے قریب ہو۔
پمپ کو بی ای پی سے دور چلانے سے توانائی کی کھپت میں اضافہ، امپیلر اور موٹر کا تیز لباس، اور پمپ سروس کی زندگی مختصر ہوجاتی ہے۔ مثال کے طور پر، 60 جی پی ایم کے مطابق بی ای پی والا پمپ 30 جی پی ایم (بی ای پی کے بہاؤ کی شرح نصف) پر کام کرنے پر 20%-30٪ کارکردگی میں کمی اور قبل از وقت ناکامی کا تجربہ کرسکتا ہے۔
آپریٹنگ رینج (جسے کارکردگی کی حد بھی کہا جاتا ہے) سے مراد بہاؤ کی شرح اور سر کا وقفہ ہے جس کے اندر پمپ امپیلر، موٹر یا دیگر اجزاء کو نقصان پہنچائے بغیر محفوظ طریقے سے کام کر سکتا ہے۔ اس رینج کی وضاحت پمپ کی کم از کم/زیادہ سے زیادہ بہاؤ کی شرح اور سر سے ہوتی ہے، اور اسے براہ راست H-Q وکر پر دیکھا جا سکتا ہے۔
مینوفیکچررز عام طور پر ایک محفوظ آپریٹنگ رینج کو یقینی بنانے کے لیے پمپ کو BEP کے 70%-120% کے اندر چلانے کی تجویز کرتے ہیں۔ اس حد سے باہر کام کرنے سے cavitation، ضرورت سے زیادہ کمپن، موٹر زیادہ گرم ہونا اور دیگر مسائل پیدا ہو سکتے ہیں۔
شٹ آف ہیڈ وہ زیادہ سے زیادہ سر ہے جو پمپ صفر بہاؤ پر پیدا کر سکتا ہے (یعنی جب ڈسچارج والو بند ہو)، جو H-Q منحنی خطوط اور عمودی محور (Y-axis) کا چوراہا ہے۔ سسٹم کے ڈیزائن کے لیے شٹ آف ہیڈ کو سمجھنا بہت ضروری ہے — اگر سسٹم کا سٹیٹک ہیڈ پمپ کے شٹ آف ہیڈ سے زیادہ ہو جاتا ہے تو پمپ سیال کی فراہمی میں ناکام ہو جائے گا۔
زیادہ سے زیادہ بہاؤ کی شرح وہ زیادہ سے زیادہ بہاؤ ہے جو پمپ صفر سر پر فراہم کر سکتا ہے (یعنی، کوئی بہاؤ مزاحمت نہیں)، جو H-Q منحنی خطوط اور افقی محور (X-axis) کا چوراہا ہے۔ یہ قدر آپ کو یہ تعین کرنے میں مدد کرتی ہے کہ آیا پمپ سسٹم کی زیادہ سے زیادہ بہاؤ کی طلب کو پورا کر سکتا ہے۔
نیٹ پازیٹو سکشن ہیڈ (NPSH) cavitation کو روکنے کے لیے ایک اہم پیرامیٹر ہے—ایک تباہ کن رجحان جہاں ناکافی سکشن پریشر کی وجہ سے بخارات کے بلبلے سیال میں بنتے ہیں، پمپ کے اجزاء کو نقصان پہنچاتے ہیں۔ NPSH پمپ سکشن پر سیال کے دباؤ اور سیال کے بخارات کے دباؤ کے درمیان فرق ہے۔
زیادہ تر پمپ کے منحنی خطوط میں ایک NPSH منحنی خطوط شامل ہوتا ہے، جو پمپ کو مختلف بہاؤ کی شرحوں پر کاویٹیشن کے بغیر کام کرنے کے لیے درکار کم از کم NPSH کو ظاہر کرتا ہے۔ cavitation سے بچنے کے لیے، سسٹم کا دستیاب NPSH پمپ کے لیے درکار NPSH سے زیادہ ہونا چاہیے۔
تمام پمپ کے منحنی خطوط کی شکل ایک جیسی نہیں ہوتی ہے — ان کی شکل پمپ کے ڈیزائن پر منحصر ہوتی ہے، اور مختلف منحنی شکلیں مختلف اطلاق کے منظرناموں کے مطابق ہوتی ہیں۔ ذیل میں تین سب سے عام پمپ وکر کی شکلیں ہیں:
ایک تیز وکر اشارہ کرتا ہے کہ پمپ کم بہاؤ کی شرح پر اونچی سر پیدا کرسکتا ہے۔ اس قسم کا وکر ہائی پریشر ایپلی کیشنز جیسے بوائلر فیڈ سسٹم، ہائی پریشر کی صفائی، یا صنعتی عمل کے لیے موزوں ہے جہاں سیال پتلی پائپوں یا ہائی ریزسٹنس سسٹمز سے گزرتا ہے۔
فلیٹ وکر کا مطلب ہے کہ پمپ کم سر پر زیادہ بہاؤ فراہم کر سکتا ہے۔ یہ بڑے بہاؤ، کم مزاحمتی ایپلی کیشنز جیسے آبپاشی کے نظام، کولنگ ٹاورز یا میونسپل واٹر سپلائی سسٹم کے لیے مثالی ہے۔
تیزی سے ڈوبتا ہوا منحنی خطوط اس بات کی نشاندہی کرتا ہے کہ پمپ کم بہاؤ کی شرح پر cavitation کا شکار ہے۔ اس طرح کے پمپوں کو موثر طریقے سے کام کرنے کے لیے زیادہ دستیاب NPSH کی ضرورت ہوتی ہے، اور یہ ان ایپلی کیشنز کے لیے موزوں ہیں جن کے بہاؤ کی شرح اور کافی سکشن پریشر ہو۔
پمپ کے منحنی خطوط کا مکمل استعمال کرنے کے لیے، ان عملی تجاویز پر عمل کریں- یہ آپ کو صحیح پمپ کو منتخب کرنے اور اس کی کارکردگی کو بہتر بنانے میں مدد کریں گے:
حق کا انتخاب کرنے کے لیےسینٹرفیوگل پمپ، پہلے سسٹم کی ضروریات کو واضح کریں، پھر پمپ وکر کا استعمال کرتے ہوئے پمپ کی کارکردگی کے ساتھ ضروریات کو پورا کریں۔ ذیل میں ایک مرحلہ وار گائیڈ ہے:
صحیح پمپ کو منتخب کرنے کے بعد، آپ اخراجات کو کم کرنے اور سروس کی زندگی کو بڑھانے کے لیے پمپ وکر کا استعمال کرتے ہوئے اس کی کارکردگی کو بہتر بنا سکتے ہیں۔ ذیل میں بنیادی حکمت عملی ہیں:
