پمپ ٹائپ اسپیکٹرم ڈایاگرام کو کیسے پڑھیں: ایک مرحلہ وار گائیڈ

اس پمپ ٹائپ اسپیکٹرم ڈایاگرام کو کیسے پڑھیں

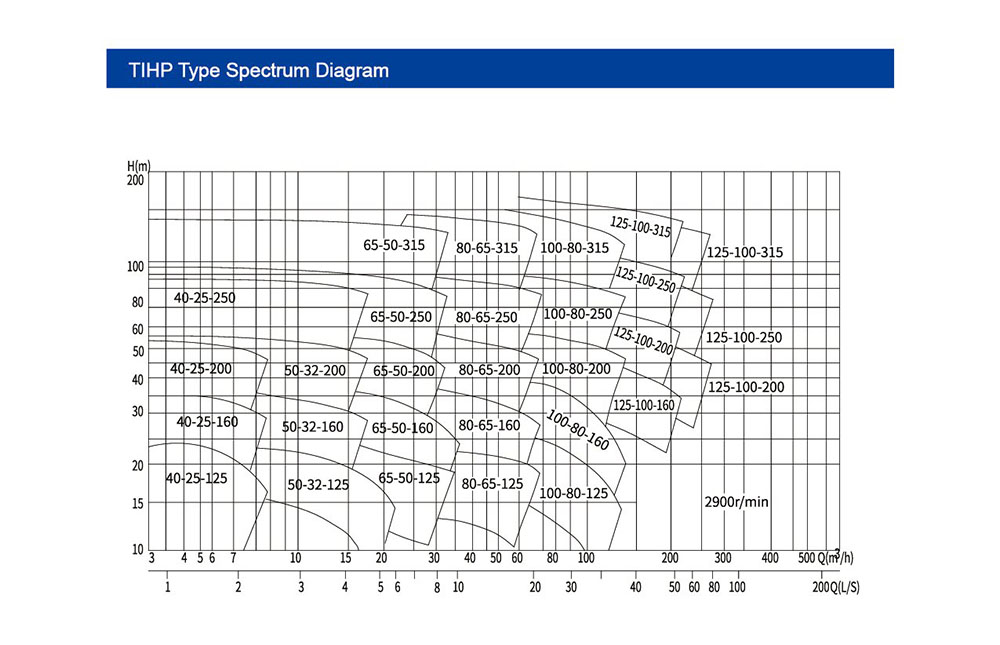

1. محور کی تشریح

• افقی محور (ایکس محور): کیوبک میٹر فی گھنٹہ (m³/h) میں بہاؤ کی شرح (Q) کی نمائندگی کرتا ہے ، جو بائیں سے دائیں سے بڑھتا ہے۔
• عمودی محور (Y- محور): میٹر (ایم) میں سر (H) کی نمائندگی کرتا ہے ، نیچے سے اوپر تک بڑھتا ہے۔

ⅱ. منحنی خطوط اور زون

آریھ میں متعدد منحنی خطوط اور زون شامل ہیں ، ہر ایک مخصوص پمپ ماڈل کی نمائندگی کرتا ہے۔ مثال کے طور پر ، "40-25-125" اور "50-32-160" مختلف پمپ ماڈل کی نشاندہی کرتے ہیں۔

• منحنی خطوط کے اندر پوائنٹس: منحنی خطوط پر ہر نقطہ ایک مخصوص بہاؤ کی شرح پر ماڈل کی سر کی قیمت کی نشاندہی کرتا ہے۔ مثال کے طور پر ، "40-25-125" زون کے اندر ، پوائنٹس کی ایک سیریز اس ماڈل کے لئے مختلف بہاؤ کی شرحوں پر سر کو ظاہر کرتی ہے۔

ⅲ. کلیدی اقدامات: ورکنگ پوائنٹ اور انتخاب

1. مطلوبہ پیرامیٹرز کا تعین کریں: ڈیزائن فلو ریٹ (Q₀) اور ڈیزائن ہیڈ (H₀) کی وضاحت کریں۔ مثال کے طور پر ، ایک فیکٹری کو 80 میٹر کے سر پر 100 m³/گھنٹہ کی نقل و حمل کے لئے ایک پمپ کی ضرورت ہے۔
2. ورکنگ پوائنٹ کو تلاش کریں: X-axis پر Q₀ تلاش کریں اور Y- محور پر H₀ ؛ ان کا چوراہا کام کرنے کا نقطہ ہے۔ اگر نقطہ کسی ماڈل کے کثیر الاضلاع زون میں آتا ہے تو ، وہ ماڈل نظریاتی طور پر ضرورت کو پورا کرتا ہے۔
3. مثال: Q = 80 m³/h اور h = 80 میٹر کے لئے ، چیک کریں کہ آیا مناسبیت کا اندازہ لگانے کے لئے "100-80-250" جیسے زون میں نقطہ موجود ہے یا نہیں۔

اعلی کارکردگی والے زون کو ترجیح دیں: اگر کسی زون میں ڈینسر منحنی خطوط یا شیڈنگ ہوتی ہے (کچھ آریگرام میں نشان زد ہوتا ہے) تو ، یہ اعلی کارکردگی کی حد (کارکردگی ≥80 ٪) کی نشاندہی کرتا ہے۔ زیادہ سے زیادہ توانائی کی بچت کے ل this اس زون میں کام کرنے والے پوائنٹس کے ان ماڈلز کا انتخاب کریں۔

ⅳ. گھومنے والی رفتار اور اضافی معلومات

نچلے دائیں کونے میں "2900 R/منٹ" اس سپیکٹرم میں پمپوں کی درجہ بندی کی رفتار (موٹر سے چلنے والے پمپوں کے لئے معیاری رفتار) کی نشاندہی کرتا ہے۔ مختلف رفتار (جیسے ، 1450 r/منٹ) کے لئے ، کارکردگی کو تبدیل کرنے کے لئے مماثلت کے قانون کا استعمال کریں:

• بہاؤ کی شرح رفتار کے متناسب ہے۔
• سر رفتار کے مربع کے متناسب ہے۔

ⅴ. فوری انتخاب کی منطق

1. Q اور H کی ضروریات کی نشاندہی کریں ، پھر متعلقہ ماڈل زون تلاش کریں۔
2. زون سینٹر (اعلی کارکردگی کا علاقہ) کے قریب ورکنگ پوائنٹس والے ماڈلز کو ترجیح دیں۔
3. سائٹ پائپ لائنوں کے ساتھ مطابقت کو یقینی بنانے کے لئے ماڈل کے انلیٹ/آؤٹ لیٹ قطر (جیسے ، 40 ، 50 ملی میٹر) نوٹ کریں۔

ⅵ. ٹیفیکو پمپ کے بارے میں

خلاصہ یہ کہ ، ٹیفیکو کی 5 ویں نسل کے ٹی آئی ایچ پی پمپ ٹائپ اسپیکٹرم ڈایاگرام فلو ہیڈ کوآرڈینیٹ ، ماڈل زونز اور کارکردگی کے منحنی خطوط کے ذریعہ قابل اطلاق کام کے حالات اور اعلی کارکردگی والے علاقوں کی وضاحت کرتا ہے۔ آپ پیرامیٹرز کو زون سے مماثل بنا کر ماڈلز کو جلدی سے منتخب کرسکتے ہیں۔ وکر کی تشریح ، ورکنگ کنڈیشن کی موافقت ، یا اپنی مرضی کے مطابق حل کے بارے میں سوالات کے ل T ، ٹیفیکو کی پیشہ ورانہ تکنیکی ٹیم عین انتخاب کی رہنمائی ، کارکردگی کا تخروپن ، اور تنصیب کی مدد فراہم کرتی ہے۔ ملاحظہ کریںwww.teffiko.comیا ای میلسیلز@teffiko.comصنعتی سیال کی نقل و حمل کو بہتر بنانا۔
