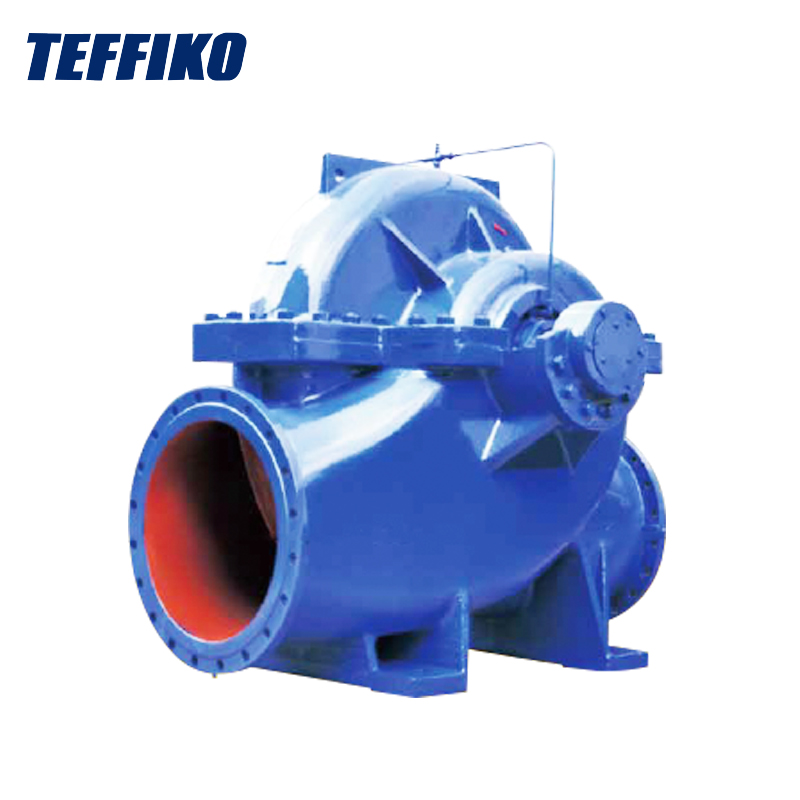

ایک قسم کیسینٹرفیوگل پمپ، امپیلر کے دونوں اطراف میں سکشن inlets کی خصوصیت ؛ سیال بیک وقت دونوں اطراف سے پمپ گہا میں داخل ہوتا ہے۔ پمپ باڈی زیادہ تر افقی طور پر تقسیم ہوتا ہے ، بے ترکیبی اور دیکھ بھال میں سہولت فراہم کرتا ہے ، اور متعدد اجزاء کے ساتھ ، سڈول سکشن فلو چینلز سے لیس ہے۔
امپیلر کے صرف ایک طرف ایک سکشن inlet ہے۔ سیال پمپ باڈی میں غیر سمت سے داخل ہوتا ہے۔ پمپ باڈی بنیادی طور پر اختتامی سکشن یا وولٹ قسم کا ہوتا ہے ، جس میں زیادہ کمپیکٹ ڈھانچہ ، ڈبل سکشن پمپوں سے کم اجزاء ، اور کوئی سڈول سکشن فلو چینل ڈیزائن نہیں ہوتا ہے۔

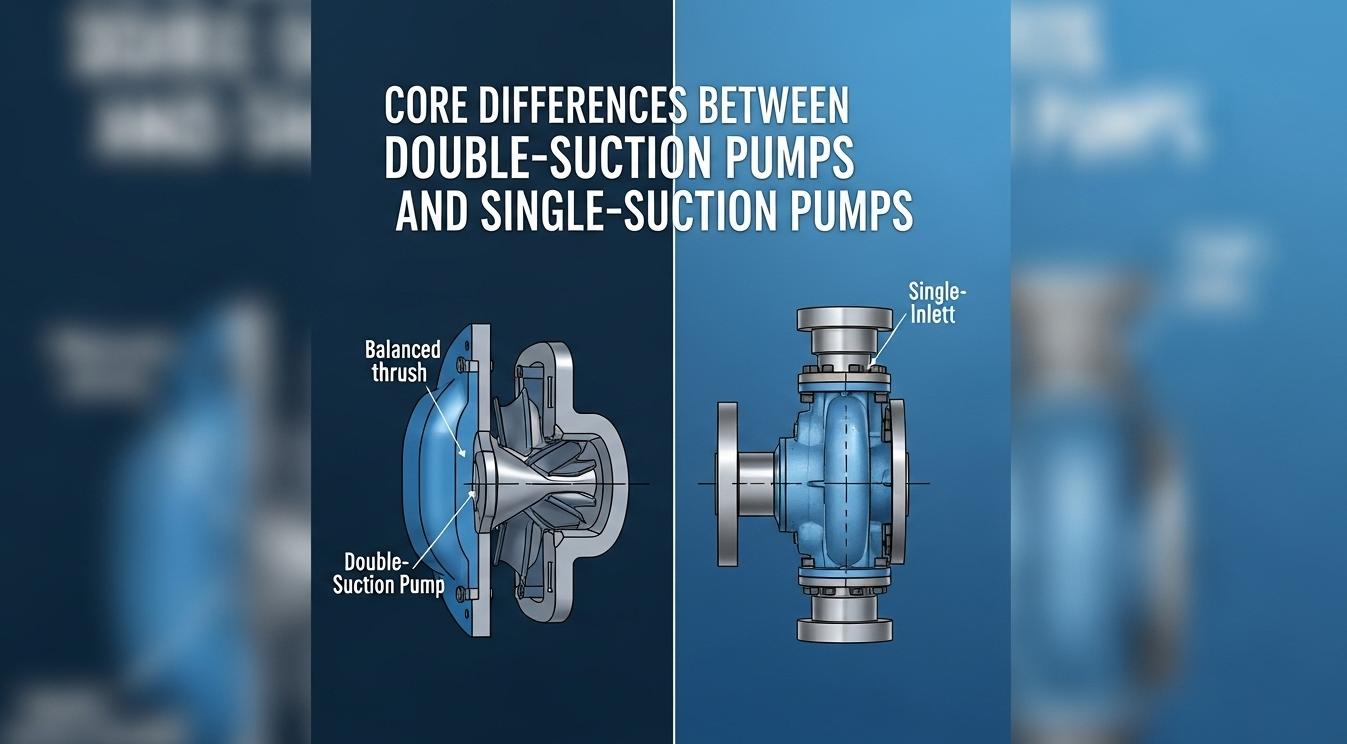

ڈبل سکشن پمپ ایک دو طرفہ سکشن ڈیزائن کو اپناتے ہیں ، جہاں سیال امپیلر کے دونوں اطراف سے یکساں طور پر داخل ہوتا ہے ، جو امپیلر کے دونوں اطراف کے درمیان دباؤ کے فرق کو مؤثر طریقے سے کم کرسکتا ہے اور کاوٹیشن کے امکان کو کم کرسکتا ہے۔ سنگل سکشن پمپ غیر مستقیم سکشن کا استعمال کرتے ہیں ، اور جب داخل ہوتے ہیں تو امپیلر کے ایک طرف دباؤ کے اتار چڑھاؤ کی تشکیل ہوتی ہے ، خاص طور پر اعلی بہاؤ کے حالات میں ، کاویٹیشن کا خطرہ نسبتا higher زیادہ ہوتا ہے۔ اس کے علاوہ ، ڈبل سکشن پمپوں کا سکشن فلو چینل ڈیزائن سیال میکانکس کے اصولوں کے مطابق ہے ، جس کے نتیجے میں جب سیال پمپ گہا میں داخل ہوتا ہے تو مزاحمت کا چھوٹا نقصان ہوتا ہے۔ سنگل سکشن پمپوں کا سکشن فلو چینل ڈھانچے کے ذریعہ محدود ہے ، لہذا مزاحمت کا نقصان عام طور پر ڈبل سکشن پمپوں سے زیادہ ہوتا ہے ، اور سکشن پائپ لائن کے لئے تنصیب کی ضروریات زیادہ سخت ہوتی ہیں۔
بہاؤ کی شرح کے لحاظ سے ، دو طرفہ سکشن فوائد پر انحصار کرتے ہوئے ، ڈبل سکشن پمپوں کی بہاؤ کی شرح عام طور پر ایک ہی امپیلر قطر اور رفتار کے تحت سنگل سکشن پمپوں کی ہوتی ہے ، جو بڑے بہاؤ کی نقل و حمل کے منظرناموں جیسے شہری پانی کی فراہمی اور بڑے پیمانے پر پانی سے محفوظ ہونے والے منصوبوں کے لئے موزوں ہے۔ سنگل سکشن پمپوں میں ایک تنگ بہاؤ کی حد ہوتی ہے ، جو چھوٹے اور درمیانے بہاؤ کی ضروریات کے لئے زیادہ موزوں ہے ، جیسے صنعتی گردش کرنے والے پانی کے نظام اور آبپاشی کے چھوٹے سامان۔ سر کی کارکردگی کے لحاظ سے ، امپیلر پر سڈول فورس کی وجہ سے ، ڈبل سکشن پمپ امپیلر قطر یا رفتار میں اضافہ کرکے اعلی سروں کو حاصل کرسکتے ہیں ، لیکن اس ڈھانچے کے ذریعہ محدود ، وہ اتنے اچھے نہیں ہیں جتنا الٹرا ہائی سر کے منظرناموں میں ملٹی مرحلہ سنگل سوکیشن پمپ۔ سنگل سکشن پمپوں میں سنگل مرحلے کے سر کم ہیں۔ اگر اعلی سروں کی ضرورت ہو تو ، ملٹی اسٹیج ڈیزائن کی ضرورت ہے ، لیکن اس کے مطابق ملٹی اسٹیج سنگل سکشن پمپوں کے حجم اور بحالی کی لاگت میں اضافہ ہوگا۔
مطلوبہ خالص مثبت سکشن ہیڈ (NPSHR) ایک ہی تصریح کے سنگل سکشن پمپوں سے 20 ٪ -30 ٪ کم ہے۔ امپیلر inlet میں بہاؤ کی رفتار کی تقسیم یکساں ہے ، مقامی کم دباؤ والے علاقوں کی تشکیل کا امکان کم ہے ، اور یہ سکشن پائپ لائن کی تنصیب کی اونچائی پر کم سکشن مائع سطح کی اونچائی پر مستحکم کام کرسکتا ہے۔
مطلوبہ کاویٹیشن مارجن نسبتا high زیادہ ہے۔ اگر سکشن کے حالات ناقص ہیں (جیسے کم سکشن مائع کی سطح اور بڑی پائپ لائن مزاحمت) ، کاویٹیشن ہونے کا خطرہ ہوتا ہے ، جس کی وجہ سے جسم کے کمپن اور شور میں اضافہ ہوتا ہے۔ طویل مدتی کاواتیٹیشن امپیلر کو نقصان پہنچائے گا اور سامان کی خدمت کی زندگی کو متاثر کرے گا۔
ڈبل سکشن پمپوں میں نسبتا complex پیچیدہ ڈھانچہ ہوتا ہے ، جس میں افقی طور پر اسپلٹ پمپ باڈیز ، سڈول امپیلرز ، ڈبل اینڈ سیل اور دیگر اجزاء شامل ہیں ، جس میں اعلی اسمبلی صحت سے متعلق ضروریات ہیں۔ روزانہ کی دیکھ بھال کے دوران ، افقی طور پر اسپلٹ پمپ باڈی کو جدا کرنے کی ضرورت ہے ، بحالی کا چکر لمبا ہے ، اور بحالی کی لاگت سنگل سوکیشن پمپوں سے تقریبا 1.2-1.5 گنا ہے۔ سنگل سکشن پمپوں میں ایک سادہ سا ڈھانچہ اور بہت کم اجزاء ہوتے ہیں۔ مثال کے طور پر ، اختتامی سولک سنگل سکشن پمپوں کو صرف مہروں کو تبدیل کرنے یا امپیلر کا معائنہ کرنے کے لئے سامنے کے اختتام کا احاطہ الگ کرنے کی ضرورت ہے ، جس میں بحالی کے آسان طریقہ کار اور کم بحالی کے اخراجات ہوں گے۔ طویل مدتی استعمال کے نقطہ نظر سے ، سنگل سکشن پمپوں کو چھوٹے اور درمیانے بہاؤ ، کم بحالی کی طلب کے منظرناموں میں لاگت کے زیادہ فوائد ہوتے ہیں ، جبکہ ڈبل سکشن پمپ صرف بڑے بہاؤ ، اعلی وشوسنییتا کی طلب کے منظرناموں میں ان کی قدر کی عکاسی کرسکتے ہیں۔
وسیع بہاؤ چینلز اور دو طرفہ سکشن ڈیزائن کے ساتھ ، اس میں میڈیا کے لئے مضبوط موافقت ہے اور یہ بہت کم مقدار میں نجاست (ٹھوس ذرہ مواد ≤3 ٪) جیسے ندی کے پانی اور صنعتی گندے پانی پر مشتمل سیالوں کی نقل و حمل کرسکتا ہے۔ سڈول ڈھانچہ درمیانے درجے کے ذریعہ پمپ کے جسم کی کوڑے مارنے کو کم کرسکتا ہے ، جو کم سنکنرن کے ساتھ مائعات کے لئے موزوں ہے۔
فلو چینل تنگ ہے ، خاص طور پر چھوٹے بہاؤ والے ماڈلز کے بہاؤ چینل کو نجاست کے ذریعہ روکنا آسان ہے ، لہذا یہ صاف پانی اور سالوینٹس جیسے صاف سیالوں کی نقل و حمل کے لئے موزوں ہے۔ اگر نجاستوں پر مشتمل میڈیا کو ٹرانسپورٹ کرنا ضروری ہے تو ، اضافی فلٹرنگ ڈیوائسز انسٹال ہونی چاہئیں ، بصورت دیگر غلطیاں ہونا آسان ہے ، سامان کی سرمایہ کاری میں اضافہ اور آپریشن مزاحمت۔
افقی طور پر تقسیم ڈھانچے اور سکشن اور خارج ہونے والے پائپ لائنوں کے افقی انتظام کی وجہ سے ، ڈبل سکشن پمپوں میں فرش کا ایک بڑا رقبہ ہوتا ہے اور عام طور پر بڑے پیمانے پر تنصیب کی جگہ کی ضرورت ہوتی ہے ، خاص طور پر بڑے ڈبل سکشن پمپوں کے اطلاق میں ، مشین روم کے سائز کے لئے واضح تقاضے ہیں۔ سنگل سکشن پمپوں میں ایک کمپیکٹ ڈھانچہ ہوتا ہے۔ اختتامی سکشن سنگل سوکیشن پمپ عمودی یا افقی طور پر انسٹال کیے جاسکتے ہیں ، افقی سنگل سوکیشن پمپوں کا فرش علاقہ اسی بہاؤ کی شرح والے ڈبل سکشن پمپوں میں سے صرف 60 ٪ -70 ٪ ہے ، اور عمودی سنگل سوکیشن پمپ افقی جگہ کو بچاسکتے ہیں ، جیسے چھوٹے صنعتی پلاٹوں کے منظرنامے اور گردش کے پانی کے نظام کے لئے موزوں ہیں۔
امپیلر متوازی طور پر دباؤ ڈالتا ہے ، شعاعی قوتیں آپریشن کے دوران ایک دوسرے کو منسوخ کردیتی ہیں ، پمپ شافٹ کا شعاعی بوجھ چھوٹا ہوتا ہے ، اور اثر پہننے کی شرح سست ہوتی ہے۔ درجہ بند کام کے حالات کے تحت ، کمپن کی رفتار .82.8 ملی میٹر/سیکنڈ ہے ، شور کی قیمت 85db سے کم ہے ، اور آپریشن استحکام زیادہ ہے۔
امپیلر ایک طرف دباؤ ڈالتا ہے ، شعاعی قوت بڑی ہے ، جس کی وجہ سے طویل مدتی آپریشن کے دوران حرارتی نظام اور پہننے کا سبب بنانا آسان ہے۔ کمپن کی رفتار زیادہ تر 3.5-5 ملی میٹر/سیکنڈ کے درمیان ہوتی ہے ، شور کی قیمت ڈبل سکشن پمپوں سے 5-10db زیادہ ہوتی ہے ، اور آپریشن استحکام اور گونگا اثر ڈبل سکشن پمپوں سے کمزور ہوتا ہے۔
خریداری کی لاگت کے لحاظ سے ، اسی بہاؤ کی تصریح کے تحت ، ڈبل سکشن پمپوں کی قیمت عام طور پر سنگل سکشن پمپوں سے 1.3-1.8 گنا ہوتی ہے ، کیونکہ ڈبل سکشن پمپوں میں پیچیدہ ڈھانچے ، بڑے مادی کھپت اور اعلی مینوفیکچرنگ کے عمل کی ضروریات ہوتی ہیں۔ سنگل سکشن پمپوں میں خریداری کے اخراجات کم ہوتے ہیں ، جو محدود بجٹ کے ساتھ چھوٹے اور درمیانے بہاؤ کے منصوبوں کے لئے موزوں ہیں۔ آپریٹنگ لاگت کے لحاظ سے ، ڈبل سکشن پمپوں کی کارکردگی عام طور پر سنگل سکشن پمپوں کے مقابلے میں 3 ٪ -5 ٪ زیادہ ہوتی ہے ، اور طویل مدتی بڑے بہاؤ کے آپریشن کے منظرناموں میں بجلی کی بچت کا اثر نمایاں ہوتا ہے۔ سنگل سکشن پمپ میں کم کارکردگی ہوتی ہے ، لیکن چھوٹے اور درمیانے بہاؤ میں ، وقفے وقفے سے آپریشن کے منظرنامے میں ، آپریٹنگ لاگت کا فرق بڑا نہیں ہوتا ہے۔ بحالی کی لاگت کے لحاظ سے ، جیسا کہ پہلے ذکر کیا گیا ہے ، ڈبل سکشن پمپوں میں طویل دیکھ بھال کے چکر اور زیادہ اخراجات ہوتے ہیں ، جبکہ سنگل سکشن پمپ برقرار رکھنے کے لئے زیادہ معاشی ہوتے ہیں۔ کاروباری اداروں کو پروجیکٹ لائف سائیکل کی بنیاد پر لاگت کا جامع اندازہ کرنے کی ضرورت ہے۔
جب کسی پمپ کا انتخاب کرتے ہو تو ، بہاؤ کی ضروریات کو ترجیح دی جانی چاہئے: بڑے بہاؤ کے منظرناموں (عام طور پر ≥200m³/h) کے لئے ، جیسے شہری مین روڈ واٹر سپلائی اور بڑے پاور پلانٹ گردش کرنے والے پانی کے نظام ، ڈبل سکشن پمپ کو ترجیح دی جاتی ہے۔ چھوٹے اور درمیانے بہاؤ کے منظرناموں (≤150m³/h) ، جیسے چھوٹے فیکٹری کولنگ سسٹم اور گھریلو آبپاشی کے لئے ، سنگل سوکیشن پمپ زیادہ مناسب ہیں۔ دوم ، کاویٹیشن کے حالات کو دیکھیں۔ اگر سکشن مائع کی سطح کم ہے اور پائپ لائن مزاحمت بڑی ہے تو ، ڈبل سکشن پمپ ایک بہتر انتخاب ہیں۔ جب سکشن کے حالات اچھے ہوتے ہیں اور کاویٹیشن کی کوئی خاص ضروریات نہیں ہوتی ہیں تو ، سنگل سکشن پمپوں کا انتخاب کیا جاسکتا ہے۔ اس کے علاوہ ، تنصیب کی جگہ ، بحالی کی لاگت اور درمیانے درجے کی خصوصیات جیسے عوامل پر بھی غور کرنا ضروری ہے: سنگل سکشن پمپ محدود تنصیب کی جگہ کے لئے منتخب کیے جاتے ہیں ، اور اعلی آپریشنل استحکام اور کم شور کی ضروریات کے لئے ڈبل سکشن پمپ منتخب کیے جاتے ہیں۔ صاف ستھرا سیالوں کی نقل و حمل کے لئے سنگل سکشن پمپوں کا انتخاب کیا جاتا ہے ، اور تھوڑی مقدار میں نجاست یا کم سنکنرن پر مشتمل سیالوں کی نقل و حمل کے لئے ڈبل سکشن پمپوں پر غور کیا جاسکتا ہے۔ صرف مختلف عوامل کا جامع جائزہ لینے سے ہی سسٹم کے موثر اور مستحکم آپریشن کو یقینی بنانے کے لئے سب سے مناسب پمپ کی قسم کا انتخاب کیا جاسکتا ہے۔
یہ مضمون ڈبل سکشن پمپوں اور سنگل سکشن پمپوں کے مابین بنیادی اختلافات کا واضح طور پر موازنہ کرتا ہے ، جو مختلف منظرناموں میں پمپ کے انتخاب کی بنیاد فراہم کرتا ہے۔ بطور پیشہ ور پمپ انٹرپرائز ،ٹیفیکوپمپوں کی دو اقسام کے تکنیکی نکات کے مطابق ہے ، اور اس کی مصنوعات میں موثر کارکردگی اور مستحکم معیار دونوں ہیں ، جو متنوع ضروریات جیسے بڑے بہاؤ اور کم کاویٹیشن ، چھوٹے اور درمیانے بہاؤ اور کمپیکٹ کی تنصیب کے مطابق بن سکتے ہیں۔ چاہے یہ پہلا انتخاب ہے جس کو بہتر حل تلاش کرنے کے ل working کام کے حالات یا آلات کے اپ گریڈ کو درست طریقے سے میچ کرنے کی ضرورت ہے ، ٹیفیکو بھرپور تجربے اور اپنی مرضی کے مطابق خدمات کے ساتھ قابل اعتماد مدد فراہم کرسکتا ہے۔ انتخابٹیفیکودو بار موثر آپریشن اور طویل مدتی قدر کی ڈبل گارنٹی ہے۔
-
