سینٹرفیوگل پمپ فاؤنڈیشن کی تنصیب کے لیے بہترین طریقہ کار: فاؤنڈیشن بولٹس اور گراؤٹنگ کے لیے چھ اہم رہنما خطوط

صنعتی سیال کے شعبے میں،ٹیفیکوانجینئرز ایک بنیادی اصول پر زور دیتے ہیں: "ایک پمپ کے استحکام کو اس کے ڈیزائن اور اس کی بنیاد سے یکساں طور پر بیان کیا جاتا ہے۔" فاؤنڈیشن بولٹ کی تنصیب کی درستگی آپریشن کے دوران سینٹری فیوگل پمپ کی قدرتی فریکوئنسی اور وائبریشن کی سطح کو براہ راست بتاتی ہے۔

ذیل میں فاؤنڈیشن بولٹ ہولز اور گراؤٹنگ کے طریقہ کار کے لیے چھ اہم تکنیکی تقاضے ہیں، جن کا خلاصہ ٹیفیکو کی تکنیکی ٹیم نے تعمیراتی حوالہ کے لیے کیا ہے۔

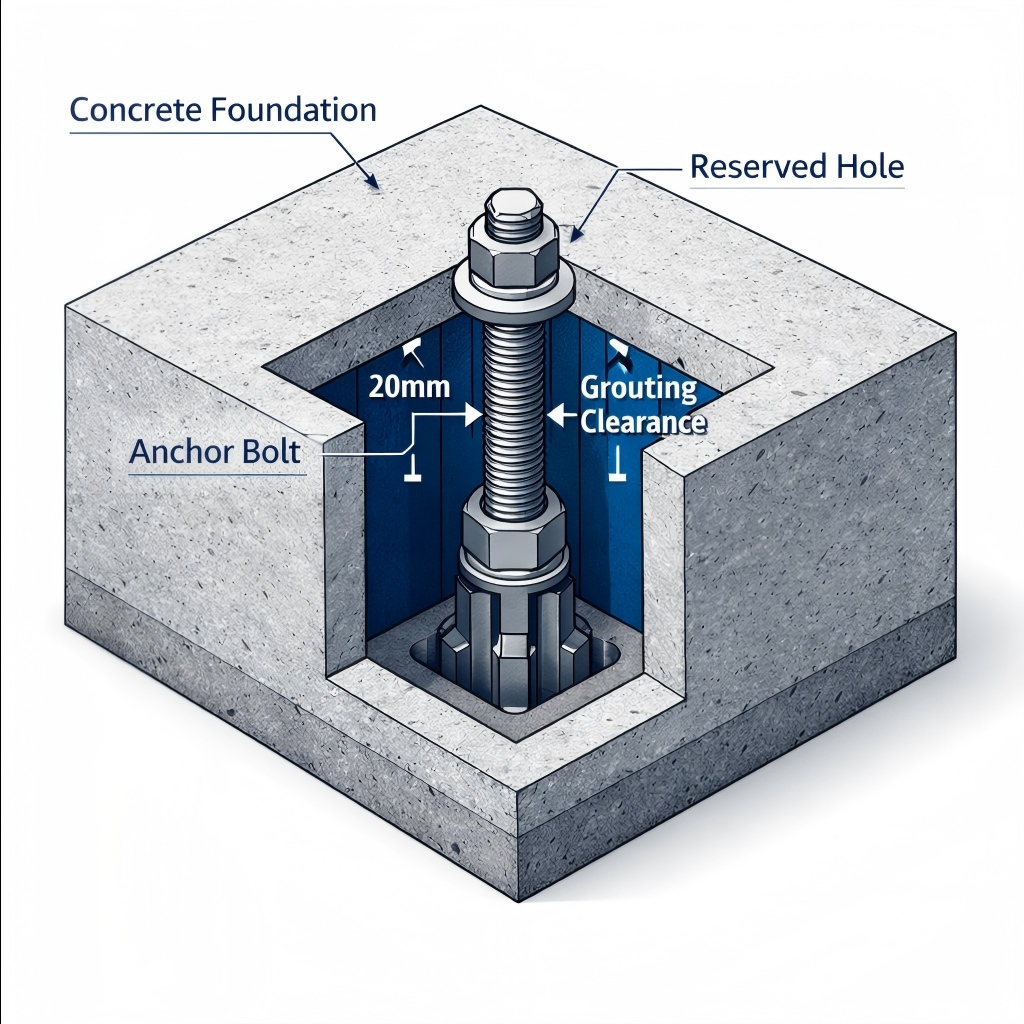

1. صحت سے متعلق پوزیشننگ: جہتی درستگی اور سطحیت

صحت سے متعلق استحکام کی بنیاد ہے۔ گراؤٹنگ سے پہلے، پمپ مینوفیکچرر کی تکنیکی خصوصیات کے خلاف سخت تصدیق لازمی ہے۔

• جہتی مستقل مزاجی: فاؤنڈیشن بولٹ کا وقفہ اور قطر پمپ بیس یا یونٹ کے طول و عرض سے سختی سے مماثل ہونا چاہیے۔ یہاں تک کہ معمولی انحراف جبری اسمبلی کا سبب بن سکتا ہے، پمپ شافٹ پر ابتدائی دباؤ ڈالتا ہے۔
• سطح کی ضرورت: فاؤنڈیشن کی سطح کی سطح کے انحراف کو 0.5 ملی میٹر فی میٹر کے اندر کنٹرول کیا جانا چاہیے (یا جیسا کہ سازوسامان بنانے والے کے ذریعہ بیان کیا گیا ہے)۔
• تکنیکی بصیرت: اس رواداری سے تجاوز کرنے سے پمپ کے کیسنگ کو باندھنے پر ٹورسنل ڈیفارمیشن کا سبب بنتا ہے۔ یہ مکینیکل مہر کے چہرے کے فٹ ہونے سے سمجھوتہ کرتا ہے، جس کی وجہ سے رساو اور ضرورت سے زیادہ کمپن ہوتی ہے—جو کہ نامعلوم مہر کی ناکامی کی ایک بنیادی وجہ ہے۔

2. استحکام کی تکنیک: جھکاؤ اور نقل مکانی کو روکنا

فاؤنڈیشن بولٹ کے ارد گرد مناسب کنکریٹ کا استحکام ساختی سالمیت کے لیے اہم ہے۔

• جھکاؤ کو روکیں: وائبریٹرز کو کبھی بھی براہ راست رابطہ نہیں کرنا چاہیے یا فاؤنڈیشن بولٹ پر پس منظر کا دباؤ نہیں ڈالنا چاہیے۔ براہ راست رابطہ بولٹ کو جھکانے کا سبب بن سکتا ہے۔ ایک جھکا ہوا بولٹ غیر عمودی بوجھ کی تقسیم کے نتیجے میں، نٹ انٹرفیس پر قینچ کے دباؤ کے ارتکاز پوائنٹس بناتا ہے۔
• نقل مکانی کو ختم کریں: تعمیر کے دوران محفوظ فکسنگ کے اقدامات کو لاگو کیا جانا چاہیے تاکہ یہ یقینی بنایا جا سکے کہ تمام ایمبیڈڈ پرزے (بولٹ اور آستین) ڈالنے کے عمل کے دوران صفر کی نقل مکانی کے ساتھ ساکت رہیں۔

3. ٹائمنگ کنٹرول: 75% طاقت کی حد اور سیکنڈری گراؤٹنگ

جلدی تعمیراتی نظام الاوقات میں وقت اکثر نظر انداز کرنے والا عنصر ہوتا ہے۔

• طاقت کی حد: بنیادی فاؤنڈیشن کنکریٹ کو پمپ یونٹ کے برابر، سیدھ میں، اور طے کرنے سے پہلے اپنی ڈیزائن کردہ کمپریسو طاقت کا کم از کم 75% حاصل کرنا چاہیے۔ قبل از وقت لوڈنگ ناہموار بنیادوں کے تصفیے کا خطرہ ہے۔
• عمل کی ترتیب: ثانوی گراؤٹنگ کو صرف اس وقت آگے بڑھنا چاہیے جب آلات کو بالکل ٹھیک اور مستقل طور پر طے کیا جائے۔
• زیادہ سے زیادہ موٹائی: ثانوی گراؤٹنگ پرت کی موٹائی کو 30 ملی میٹر اور 70 ملی میٹر کے درمیان سختی سے برقرار رکھا جانا چاہیے۔
• تکنیکی تجزیہ: 30 ملی میٹر سے زیادہ پتلی پرتوں میں بوجھ کو مؤثر طریقے سے منتقل کرنے کے لیے کافی مقدار کی کمی ہوتی ہے اور وہ ٹوٹ پھوٹ کا شکار ہوتی ہیں۔ 70 ملی میٹر سے زیادہ موٹی پرتیں ضرورت سے زیادہ سکڑنے کا تناؤ پیدا کرتی ہیں، جس سے اندرونی کریکنگ ہوتی ہے۔ 30-70 ملی میٹر رینج لوڈ کی منتقلی کے لیے تصدیق شدہ "سیفٹی زون" ہے۔

4. انٹرفیس کی تیاری: صفائی اور نمی کو کنٹرول کرنا

موجودہ اور نئے کنکریٹ کے درمیان بانڈ ایک اہم کمزور نقطہ ہے جس کے لیے دوہری حفاظت کی ضرورت ہوتی ہے۔

• صفائی کا معیار: ثانوی گراؤٹنگ کے لیے نامزد کردہ سطح کو تمام تیل، دھول، لیٹنس، اور ڈھیلے ذرات کو ہٹانے کے لیے اچھی طرح دھونا چاہیے۔
• نمی کی حالت: گراؤٹنگ سے پہلے سبسٹریٹ کو سیر شدہ سطح خشک (SSD) - مکمل طور پر گیلا ہونا چاہیے لیکن پانی کھڑا نہیں ہونا چاہیے۔ یہ پرانے کنکریٹ کو نئے گراؤٹ سے نمی جذب کرنے سے روکتا ہے، جو بانڈ کی مضبوطی سے سمجھوتہ کرے گا۔
• کم درجہ حرارت کی احتیاط: اگر محیطی درجہ حرارت 0 ° C سے نیچے گر جاتا ہے، تو انٹرفیس پر جمنے کو روکنے کے لیے فوری طور پر اینٹی فریزنگ اقدامات کو نافذ کیا جانا چاہیے، جو بانڈنگ کی صلاحیت کو تباہ کر دیتا ہے۔

5. مواد کا انتخاب: اعلی طاقت ٹھیک مجموعی کنکریٹ

ملٹی اسٹیج سینٹری فیوگل پمپ جیسے اعلیٰ درستگی والے آلات کے لیے، مواد کی تفصیلات سب سے اہم ہیں۔

• مجموعی تفصیلات: باریک پسے ہوئے پتھر کے کنکریٹ کو ترجیح دی جاتی ہے تاکہ یہ یقینی بنایا جا سکے کہ گراؤٹ تنگ بولٹ کے سوراخوں اور بنیادی خلا کو خالی جگہوں کے بغیر مکمل طور پر بھرتا ہے۔
• طاقت کا درجہ بندی: گراؤٹنگ مواد کی کمپریسیو طاقت کا درجہ بنیادی بنیاد کنکریٹ سے ایک درجہ زیادہ ہونا چاہیے۔
• انجینئرنگ کا اصول: یہاں "مضبوط خول، کمزور کور" کا تصور غلط ہے۔ پمپ آپریشن کے دوران پیدا ہونے والے متحرک بوجھ کو مؤثر طریقے سے ختم کرنے کے لیے تنصیب کی تہہ کو بنیاد سے زیادہ مضبوط ہونا چاہیے، جس سے فاؤنڈیشن کو ہی تناؤ کو پہنچنے والے نقصان کو روکا جا سکے۔

6. علاج کرنے والا ماحول: 5°C سے نیچے تھرمل پروٹیکشن

طویل مدتی استحکام کے لیے علاج آخری اور فیصلہ کن مرحلہ ہے۔

• کریٹیکل ٹمپریچر تھریشولڈ: جب محیطی درجہ حرارت 5°C سے نیچے آجاتا ہے، تو سیمنٹ ہائیڈریشن کا رد عمل نمایاں طور پر سست ہوجاتا ہے، جس سے طاقت کی نشوونما متاثر ہوتی ہے۔
• لازمی اقدامات: سخت تھرمل موصلیت یا حرارتی اقدامات کو ثانوی گراؤٹنگ پرت کے مکمل ہونے کے دوران لاگو کیا جانا چاہیے۔
• خطرے کی وارننگ: کم درجہ حرارت میں غلط علاج کے نتیجے میں گراؤٹ پرت ڈیزائن کی مضبوطی تک پہنچنے میں ناکام ہو سکتی ہے، جس سے پمپ آپریشن کے دوران اویکت ساختی ناکامی کا خطرہ پیدا ہو سکتا ہے۔

نتیجہ

کہاوت "تفصیلات کامیابی یا ناکامی کا تعین کرتی ہیں" میں خاص طور پر متعلقہ ہے۔سینٹرفیوگل پمپتنصیب مخصوص سوراخوں کی جہتی درستگی سے لے کر ثانوی گراؤٹنگ اور ملی میٹر لیول بولٹ کی درستگی کے سخت پروٹوکول تک، ہر قدم ایک دوسرے سے جڑا ہوا ہے۔ٹیفیکوپیشہ ورانہ عمل درآمد اور کوالٹی اشورینس کے ذریعے پمپ کے آلات کے مستحکم اور قابل اعتماد آپریشن کو یقینی بناتے ہوئے ہر تفصیل کو کنٹرول کرنے کے لیے ان سخت معیارات پر عمل پیرا ہے۔
