جیومیٹرک سکشن لفٹ Hg کا حساب کتابسینٹرفیوگل پمپپمپ کی تنصیب کے ڈیزائن میں ایک بنیادی طریقہ کار ہے۔ یہ براہ راست اس بات کا تعین کرتا ہے کہ آیا cavitation واقع ہو گا، آیا پمپ مستحکم طریقے سے پانی کھینچ سکتا ہے، اور آیا یہ طویل عرصے تک موثر طریقے سے کام کر سکتا ہے۔ بہت سی خرابیاں جیسے پانی کی ناکافی پیداوار، تیز آواز اور کمپن، امپیلر کو نقصان، اور بار بار آلات کی ناکامی بنیادی طور پر جیومیٹرک سکشن لفٹ Hg یا ضرورت سے زیادہ تنصیب کی اونچائی کے غلط حساب سے پیدا ہوتی ہے۔

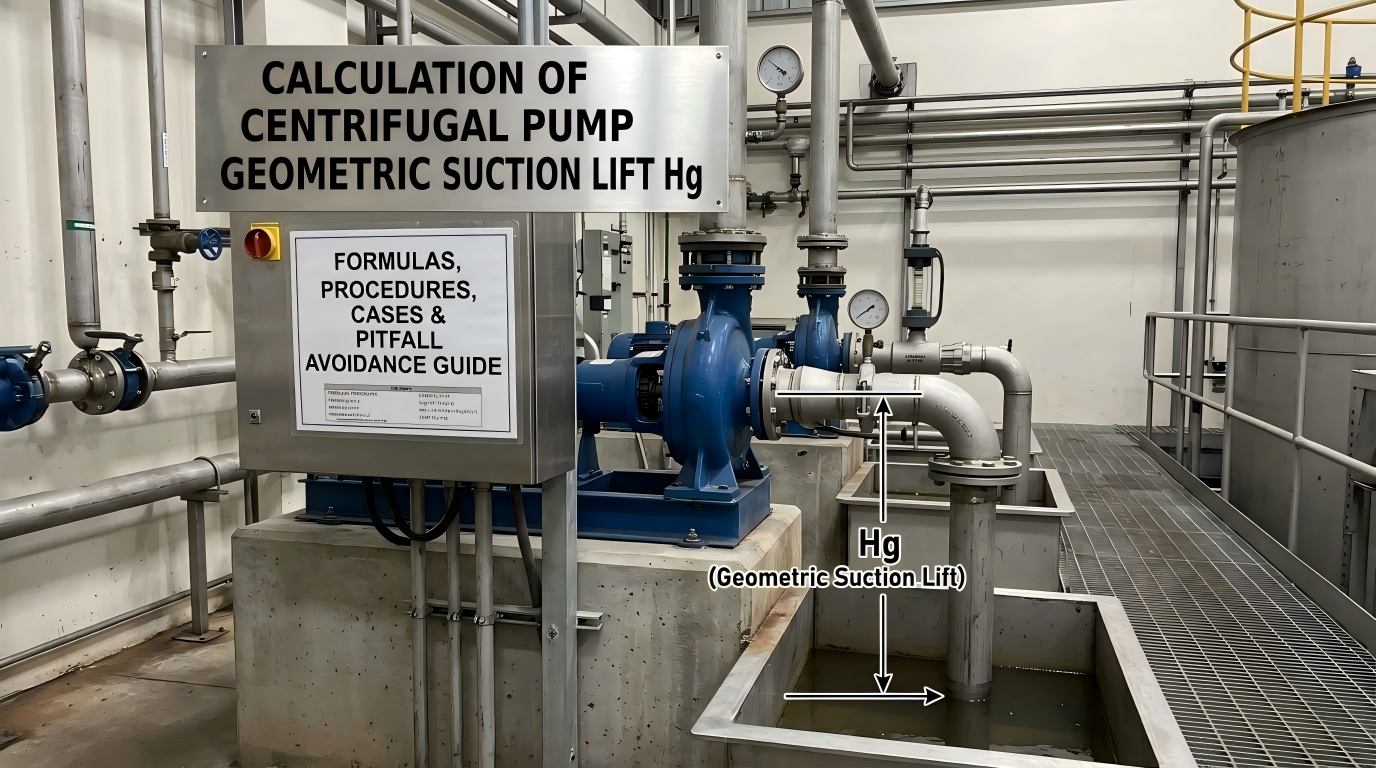

سینٹرفیوگل پمپ کی جیومیٹرک سکشن لفٹ Hg سے مراد پمپ امپیلر کی سنٹر لائن اور سکشن ٹینک کی مائع سطح کے درمیان عمودی اونچائی کا فرق ہے، جس کی پیمائش میٹر (m) میں کی جاتی ہے۔ یہ پمپ کی مائع سکشن کی صلاحیت کو جانچنے اور کیوٹیشن کو روکنے کے لیے بنیادی کنٹرول پیرامیٹر کے طور پر کام کرتا ہے۔
عام صنعت کی تنصیب کے فیصلے کے معیار:
مختصراً، Hg کو من مانی طور پر انسٹالیشن کے طول و عرض کے طور پر سیٹ نہیں کیا جا سکتا۔ محفوظ، طویل مدتی اور مستحکم پمپ آپریشن کے لیے ایک لازمی اشاریہ کے طور پر کام کرتے ہوئے اسے درست حساب اور کام کی حالت کی اصلاح کے ذریعے اخذ کیا جانا چاہیے۔
پمپ Hg کا حساب پمپ مینوفیکچررز کے ذریعہ ماپا جانے والے دو بڑے پیرامیٹرز پر منحصر ہے، جو کہ ابتدائی افراد کے لیے سب سے زیادہ مبہم تصورات بھی ہیں۔
قابل اجازت سکشن لفٹ Hs سے مراد پمپ انلیٹ پریشر p₁ پر زیادہ سے زیادہ قابل اجازت ویکیوم ڈگری ہے، جو سینٹرفیوگل پمپ کی مائع سکشن کی صلاحیت کو براہ راست ظاہر کرتی ہے۔
کلیدی اصول: Hs کی قدر نظریاتی حساب سے حاصل نہیں کی جاتی ہے۔ یہ تجرباتی طور پر پمپ مینوفیکچررز کی طرف سے ماپا جاتا ہے اور پمپ کیٹلاگ اور نام کی تختیوں میں انجینئرنگ کے عملے کو حوالہ دینے کے لیے درج کیا جاتا ہے۔
مینوفیکچررز کی طرف سے متعین معیاری ٹیسٹ کی شرائط: معیاری Hs قدر 1.013×10⁵ Pa کے معیاری ماحولیاتی دباؤ کے تحت 20°C صاف پانی کے لیے کیلیبریٹ کی جاتی ہے۔ ایک بار سائٹ پر اونچائی، پانی کا درجہ حرارت یا درمیانے درجے کی تبدیلیوں کے بعد، کام کرنے کی حالت کی تبدیلی کو انجام دیا جانا چاہیے۔ کیٹلاگ کے پیرامیٹرز کا براہ راست اطلاق حساب کی سنگین غلطیوں کا باعث بنے گا۔
نیٹ پازیٹو سکشن ہیڈ Δh، جسے مطلوبہ خالص مثبت سکشن ہیڈ NPSHr بھی کہا جاتا ہے، زیادہ تر آئل پمپوں اور اعلیٰ درست صنعتی پمپوں کی تنصیب کی اونچائی کا حساب لگانے کے لیے استعمال ہوتا ہے۔ یہ پمپ کے مائع سکشن کے لیے قابل اجازت ویکیوم ڈگری کی نمائندگی کرتا ہے، یعنی پمپ کی تنصیب کی حتمی اونچائی، میٹر کی اکائی کے ساتھ۔
Hs پیرامیٹرز سے مطابقت رکھتے ہوئے، کیٹلاگ میں درج NPSHr کو 20°C صاف پانی کے ساتھ بطور میڈیم ٹیسٹ کیا جاتا ہے۔ تیل، کیمیائی مائعات اور دیگر خصوصی ذرائع ابلاغ کو پہنچاتے وقت علیحدہ اصلاح کی ضرورت ہوتی ہے۔
سائٹ پر انجینئرنگ کے استعمال کے لیے آسان سکشن لفٹ تخمینہ فارمولہ:
سکشن لفٹ = معیاری ماحول کا دباؤ پانی کا کالم (10.33 میٹر) − مطلوبہ NPSHr Δh − سیفٹی مارجن (0.5 میٹر)
معیاری ماحول کا دباؤ 10.33 میٹر کی ویکیوم پائپ لائن کی اونچائی کو سہارا دے سکتا ہے۔ 0.5-میٹر حفاظتی مارجن ایک وسیع پیمانے پر اپنایا جانے والا صنعتی معیار ہے تاکہ کام کی حالتوں میں اتار چڑھاؤ کی وجہ سے فوری کاویٹیشن سے بچا جا سکے۔
آن سائٹ انجینئرنگ کے لیے، فارمولوں کو درست حساب کے فارمولوں اور فوری تخمینہ کے فارمولوں میں تقسیم کیا جاتا ہے جو آلات کی قسم اور حساب کے منظرناموں کی بنیاد پر ہوتا ہے، جو تمام صاف پانی کے پمپوں، تیل کے پمپوں اور کیمیائی پمپوں پر لاگو ہوتا ہے۔
Hg = (Pa − Pv) / ρg − NPSHr − hw
یہ فارمولہ زیادہ تر سینٹری فیوگل پمپوں کے عین حساب پر لاگو ہوتا ہے اور یہ ڈیزائن کے اداروں اور تعمیراتی ٹیموں کے لیے ترجیحی فارمولہ ہے۔
Hg = Hs1 − hw
Hs1 کا مطلب ہے قابل اجازت سکشن لفٹ جو کام کے اصل حالات کے لیے درست کی گئی ہے۔ hw سکشن پائپ لائن کے سر کے نقصان کی نمائندگی کرتا ہے۔ اس فارمولے کو براہ راست لاگو کیا جا سکتا ہے جب رفتار کا سر نہ ہونے کے برابر ہو۔
Hg = 10.33 − Δh − 0.5
سائٹ پر تیزی سے تصدیق، سامان کی جانچ اور وقت کی کارکردگی کے لیے ابتدائی اسکیم کے ڈیزائن کے لیے موزوں۔
پیرامیٹر کی تعریفیں:
مینوفیکچررز کے ذریعہ فراہم کردہ کیٹلاگ Hs اقدار صرف معیاری ماحولیاتی دباؤ کے تحت 20°C صاف پانی پر لاگو ہوتی ہیں۔ تبدیلی لازمی ہے جب سائٹ پر کام کرنے کے حالات مختلف ہوں، ایک ایسا لنک جہاں انجینئرنگ کے 90% اہلکار غلطیاں کرتے ہیں۔
Hs1 = Hs + Ha − 10.33 − Hv + 0.24
دو قدمی تبدیلی کی ضرورت ہے:
مرحلہ 1: Hs1 حاصل کرنے کے لیے مندرجہ بالا صاف پانی کے فارمولے کے ساتھ کیٹلاگ Hs ویلیو کو درست کریں۔
مرحلہ 2: خصوصی میڈیم کی کثافت، چپکنے والی اور بخارات کی خصوصیات کی بنیاد پر Hs1 پر ثانوی تصحیح کریں تاکہ میڈیم سے مماثل قابل اجازت سکشن لفٹ حاصل کی جا سکے، پھر حسابی انحراف کی وجہ سے سامان کی خرابیوں سے بچنے کے لیے نتیجہ کو Hg کیلکولیشن فارمولے میں تبدیل کریں۔
دی گئی شرائط: ایک سینٹری فیوگل پمپ کا NPSHr Δh = 4.0 میٹر، معیاری کام کے حالات میں درمیانہ صاف پانی ہے۔
حساب کا عمل:
سکشن لفٹ = 10.33 − 4.0 − 0.5 = 5.83 میٹر
نتیجہ: اس پمپ کی محفوظ تنصیب کی اونچائی 5.83 میٹر سے کم ہونی چاہیے۔
دی گئی شرائط: کیٹلاگ قابل اجازت سکشن لفٹ Hs = 5.7 m، کل سکشن پائپ لائن مزاحمت hw = 1.5 mH₂O، مقامی ماحول کا دباؤ = 9.81×10⁴ Pa، رفتار سر کو نظر انداز کر دیا گیا۔ بالترتیب 20°C صاف پانی اور 80°C گرم پانی کے لیے قابل اجازت جیومیٹرک سکشن لفٹ کا حساب لگائیں۔
مقامی ماحول کا دباؤ مینوفیکچرر کی معیاری جانچ کی حالت کے قریب ہے، لہذا Hs کی اصلاح کی ضرورت نہیں ہے۔
Hg = Hs − hw = 5.7 − 1.5 = 4.2 m
نتیجہ: 20°C صاف پانی کے لیے، محفوظ آپریشن کے لیے پمپ کی تنصیب کی اونچائی 4.2 میٹر سے زیادہ نہیں ہونی چاہیے۔
اعلی درجہ حرارت والے پانی کے لیے ایچ ایس کی اصلاح لازمی ہے۔ ٹیبل ڈیٹا تلاش کریں: 80°C پانی کا سیر شدہ بخارات کا دباؤ = 47.4 kPa، متعلقہ Hv = 4.83 mH₂O؛ مقامی وایمنڈلیی پریشر Ha ≈ 10 mH₂O۔
Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 m
تنصیب کی اونچائی کا حساب لگانے کے لیے Hs1 کو درست کریں:
Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 m
بنیادی نتیجہ: ایک منفی Hg قدر کا مطلب ہے کہ اس اعلی درجہ حرارت کے کام کرنے کی حالت میں سکشن لفٹ کی تنصیب ممنوع ہے۔ سیلاب سکشن کی تنصیب لازمی ہے. پمپ کی باڈی ٹینک کی مائع سطح سے کم از کم 0.72 میٹر نیچے ہونی چاہیے، ورنہ شدید کاویٹیشن اور سکشن کا نقصان ہو گا۔
ان بنیادی عوامل پر عبور حاصل کرنے سے تنصیب کی اسکیموں کی فوری اصلاح اور cavitation فالٹس کی جڑ کی وجہ سے روک تھام کی اجازت ملتی ہے:
اونچائی اور پانی کے درجہ حرارت کی اصلاح کے بغیر اصل کیٹلاگ Hs اور NPSHr پیرامیٹرز کا براہ راست استعمال، جس سے حساب کتاب کے نتائج مکمل طور پر مسخ ہو جاتے ہیں۔
سکشن پائپ لائن کے سر کے نقصان کو نظر انداز کرنا، مکمل طور پر نظریاتی حسابات پر انحصار کرنا، جس کے نتیجے میں ضرورت سے زیادہ اصل تنصیب کی اونچائی اور پمپ کاویٹیشن۔
کوئی حفاظتی مارجن محفوظ نہیں، حسابی حد کی قیمت پر تنصیب۔ پائپ لائن اسکیلنگ یا کام کرنے کی حالت میں اتار چڑھاو کے فوراً بعد کاویٹیشن ہوتا ہے۔
ہائی ٹمپریچر میڈیا اور زیادہ اونچائی والے ایپلی کیشنز کے لیے زبردستی سکشن لفٹ کی تنصیب، منفی Hg قدروں سے ظاہر کردہ فلڈ سکشن کی ضرورت کو نظر انداز کرتے ہوئے
ثانوی درمیانی اصلاح کے بغیر تیل اور کیمیائی میڈیا پر صاف پانی کے فارمولوں کا براہ راست اطلاق۔
منفی Hg کا مطلب ہے کہ پمپ سکشن لفٹ کی تنصیب کے ذریعے مائع نہیں نکال سکتا۔ فلڈڈ سکشن لے آؤٹ کی ضرورت ہے، پمپ انلیٹ سنٹرلائن کو سکشن ٹینک مائع کی سطح کے نیچے رکھ کر ہوا کے اخراج اور کاویٹیشن کے خطرات کو مکمل طور پر ختم کرنے کے لیے۔ یہ ترتیب بڑے پیمانے پر اعلی درجہ حرارت کے پانی، کیمیائی مائع کی ترسیل اور اونچائی والے ایپلی کیشنز کے لیے استعمال ہوتی ہے۔
کیٹلاگ Hs اقدار تجرباتی اعداد و شمار ہیں جو معیاری ماحولیاتی دباؤ کے تحت صرف 20°C صاف پانی کے لیے کیلیبریٹ کیے گئے ہیں۔ سائٹ پر اونچائی، پانی کے درجہ حرارت یا پہنچانے والے درمیانے درجے کا کوئی تغیر مائع بخارات کے دباؤ اور ماحول کے دباؤ کو تبدیل کرتا ہے، Hs کو حساب کے لیے استعمال کرنے سے پہلے کام کرنے کی حالت کی تبدیلی کو لازمی قرار دیتا ہے۔
ایک بڑا مطلوبہ NPSHr Δh کمزور اینٹی کیویٹیشن کارکردگی اور کم قابل اجازت تنصیب کی اونچائی سے مساوی ہے۔ ایک چھوٹا NPSHr مائع سکشن کی بہتر صلاحیت اور اعلی قابل اجازت تنصیب کی اونچائی فراہم کرتا ہے۔
سائٹ پر موجود غیر یقینی صورتحال میں پانی کے درجہ حرارت میں اتار چڑھاؤ، پائپ لائن کی پیمائش، بہاؤ کی مختلف حالتیں اور دباؤ کے انحراف شامل ہیں۔ ایک محفوظ 0.5 میٹر حفاظتی مارجن فوری کاویٹیشن کو روکتا ہے اور طویل مدتی مستحکم آلات کے آپریشن کو یقینی بناتا ہے۔
سینٹری فیوگل پمپ جیومیٹرک سکشن لفٹ Hg مراکز کا حساب دو بنیادی پیرامیٹرز پر: قابل اجازت سکشن لفٹ Hs اور مطلوبہ NPSHr Δh۔ فوری تخمینہ کام کے معیاری حالات کے لیے کام کرتا ہے، جبکہ پانی کے درجہ حرارت، اونچائی اور درمیانے درجے کی اصلاح غیر معیاری منظرناموں کے لیے لازمی ہے۔ Hg کی مثبت یا منفی قدر براہ راست اس بات کا تعین کرتی ہے کہ آیا سکشن لفٹ یا فلڈ سکشن انسٹالیشن کو اپنایا گیا ہے، جو پمپ کیویٹیشن، غیر معمولی شور، ناکافی پانی کی پیداوار اور امپیلر کے نقصان سے بچنے کی کلید کے طور پر کام کرتا ہے۔ انجینئرنگ ایپلی کیشنز کے لیے، غیر درست شدہ کیٹلاگ پیرامیٹرز کا براہ راست استعمال اور نظریاتی حد کی قدر پر تنصیب سختی سے منع ہے۔ موثر، مستحکم اور طویل مدتی پمپ آپریشن کی ضمانت دینے کے لیے سائٹ پر کام کرنے کی حالت کی اصلاح اور محفوظ حفاظتی مارجن کے ساتھ درست حساب کی ضرورت ہے۔
-
