OH3 سینٹرفیوگل پمپ: تنگ جگہوں کے لئے اولین انتخاب

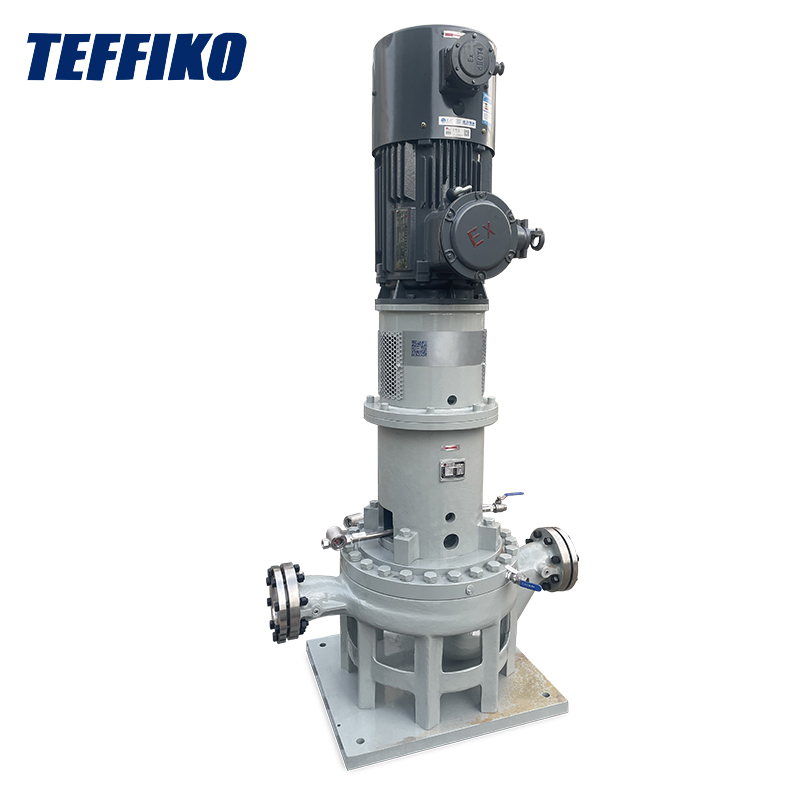

The OH3 سینٹرفیوگل پمپمجھ پر ایک گہرا تاثر چھوڑا ہے-آپ اسے ہر جگہ تلاش کرسکتے ہیں ، آئل ریفائنریوں اور ہجوم آف شور پلیٹ فارم ڈیکوں کے پائپ ریک سے لے کر بجلی گھروں کے ہائی پریشر پائپ لائن سسٹم تک۔ جو چیز اسے دوسرے پمپ ماڈلز سے الگ کرتی ہے وہ اس کی قابل اعتماد اور پائیدار خصوصیات ہیں: ایک عمودی ڈیزائن جو جگہ کو بچاتا ہے ، آسان اسمبلی اور بے ترکیبی کے لئے ایک ماڈیولر ڈھانچہ ، اور اعلی درجہ حرارت ، اعلی دباؤ اور سنکنرن میڈیا کا مقابلہ کرنے کی صلاحیت۔ ایسا ہی ہے جیسے یہ صنعتی ترتیبات میں سب سے عام مشکل مسائل کو حل کرنے کے لئے خاص طور پر ڈیزائن کیا گیا تھا۔ ذیل میں ، میں اس کے بنیادی اجزاء ، اصل کام کرنے والے اصول کو توڑ دوں گا ، اور یہ ڈیزائن کس طرح حقیقی فیکٹری آپریٹنگ حالات کے مطابق ڈھال لیتے ہیں۔

I. بنیادی ساختی اجزاء

OH3 کی کارکردگی کوئی خالی بات نہیں ہے-ہر جزو صنعتی درد کے نکات کو نشانہ بنانے کے لئے صحت سے متعلق انجینئر ہے۔ آئیے ایک ایک کرکے انہیں توڑ دیں:

1.1 عمودی ماڈیولر بیئرنگ بریکٹ

OH1 جیسے افقی پمپوں کے برعکس ، جو پمپ باڈی کے ساتھ بیئرنگ ہاؤسنگ کو مربوط کرتے ہیں ، OH3 ایک آزاد ماڈیولر بیئرنگ بریکٹ کو اپناتا ہے جو عمودی طور پر پمپ کیسنگ کے اوپر لگایا جاتا ہے۔ یہ ڈیزائن صنعتی منظرناموں کے لئے ایک انقلابی پیشرفت ہے:

• اعلی درجے کے بوجھ اٹھانے کی گنجائش: بیئرنگ بریکٹ ہیوی ڈیوٹی کاسٹ آئرن یا ڈکٹائل آئرن سے بنا ہے ، جس میں کم سے کم دیوار کی موٹائی 15 ملی میٹر ہے ، جو API 610 معیار کے ذریعہ مخصوص نوزل ​​بوجھ کا مقابلہ کرنے کے قابل ہے۔ میں نے کبھی نہیں دیکھا ہے کہ پائپ لائن تھرمل توسیع ، سنکچن ، یا کمپن کی وجہ سے یہ شافٹ غلط فہمی میں مبتلا ہے - اس کا استحکام غیر معمولی ہے۔
• آسانی سے دیکھ بھال: اس میں "بیک ٹو بیک" ڈبل قطار سلنڈرک رولر بیئرنگ سیٹ ہے ، جو شعاعی اور محوری دونوں قوتوں کا مقابلہ کرسکتا ہے۔ سب سے اہم بات یہ ہے کہ ، انلیٹ اور آؤٹ لیٹ پائپ لائنوں کو جدا کرنے کی ضرورت نہیں ہے۔ معائنہ اور مرمت کے ل You آپ کو صرف بیئرنگ بریکٹ کو اوپر سے ہٹانے کی ضرورت ہے ، جس سے ٹائم ٹائم کو نمایاں طور پر کم کیا جائے۔

1.2 سنگل اسٹیج امپیلر اور ڈبل وولٹ کیسنگ

امپیلر اور وولٹ کا مجموعہ ایک بہترین میچ ہے ، جو کمپیوٹیشنل فلوڈ ڈائنامکس (سی ایف ڈی) کے ذریعے بہتر ہے۔ قطر ≥ DN80 والے تمام ماڈلز ایک ڈبل وولٹ کے ساتھ معیاری آتے ہیں - اس چھوٹی سی ترمیم سے کارکردگی اور استحکام کو دوگنا ہوجاتا ہے:

• مضبوط اور عمدہ طور پر ڈیزائن کردہ امپیلر: 316L سٹینلیس سٹیل یا ہسٹیلائے میں دستیاب ، یہ بہترین سنکنرن مزاحمت پیش کرتا ہے۔ پسماندہ مڑے ہوئے بلیڈ سیال کی ہنگاموں کو کم سے کم کرتے ہیں ، جس کے نتیجے میں حیرت انگیز طور پر اعلی توانائی کی منتقلی کی کارکردگی ہوتی ہے۔ یہ صرف ایک لاک نٹ کے ساتھ پمپ شافٹ کے ایک سرے پر طے کیا جاتا ہے اور آپریشن کے دوران محوری نقل و حرکت کا تجربہ نہیں کرے گا-میں نے خاص طور پر بحالی کے دوران جانچ پڑتال کی ، اور یہ اعلی شدت کے استعمال میں بھی مضبوطی سے جگہ پر رہتا ہے۔
• ڈبل وولٹ ایک اہم درد نقطہ حل کرتا ہے: عام واحد وولٹس اعلی بہاؤ کے حالات میں غیر متوازن شعاعی قوتیں پیدا کرتے ہیں ، جو وقت کے ساتھ شافٹ اور بیرنگ کو نیچے پہنتے ہیں۔ تاہم ، OH3 کا ڈبل ​​وولٹ توازن کے بہاؤ چینلز کے ذریعہ سیال کو دو راستوں میں تقسیم کرتا ہے ، جس سے شعاعی قوتوں میں سے 90 ٪ کو آفسیٹ کرتا ہے ، جس سے شافٹ کی افادیت اور پہننے کو نمایاں طور پر کم کیا جاتا ہے - میرے تجربے سے ، اس سے پمپ کی خدمت کی زندگی کو کئی سال تک بڑھایا جاسکتا ہے۔

1.3 API 682-پیچیدہ سگ ماہی نظام

جب اعلی دباؤ ، زہریلا ، یا اعلی درجہ حرارت والے میڈیا کی نقل و حمل کرتے وقت رساو ایک مہلک خطرہ ہے-لیکن OH3 کا سگ ماہی نظام اس تشویش کو مکمل طور پر ختم کرتا ہے۔

• مستحکم اور قابل اعتماد بنیادی ترتیب: ایک سنگل اینڈ مکینیکل مہر کے ساتھ معیاری آتا ہے ، جس میں سلیکن کاربائڈ گرافائٹ سیلنگ چہروں کے ساتھ ہے۔ اگرچہ پسند نہیں ہے ، یہ غیر مضر میڈیا کے لئے مکمل طور پر کافی ہے۔ میں نے بغیر کسی رساو کے مسائل کے مہینوں تک اسے مسلسل چلایا ہے۔
• انتہائی ھدف بنائے گئے اپ گریڈ آپشن: زہریلا یا انتہائی سنکنرن میڈیا کی نقل و حمل کے ل it ، اسے الگ تھلگ سیال سسٹم کے ساتھ ڈبل اینڈ مکینیکل مہر میں اپ گریڈ کیا جاسکتا ہے ، جس میں رساو ml5ml/h تک ہے-روایتی پیکنگ مہروں کے 20 ملی لٹر/گھنٹہ کی حد سے کہیں کم ہے۔ مضر مادوں کو سنبھالتے وقت اس طرح کی حفاظت کا مارجن یقین دہانی کراتا ہے۔

1.4 عمودی پائپ لائن براہ راست کنکشن ڈیزائن

"پائپ لائن ڈائریکٹ کنکشن" ڈیزائن سخت جگہوں اور توانائی کی بچت کی ضروریات کے لئے زندگی بچانے والا ہے۔ inlet اور آؤٹ لیٹ flanges پائپ لائن سینٹر لائن کے ساتھ خاص طور پر منسلک ہیں ، اور اضافی بڑھتے ہوئے اڈوں کی ضرورت کو ختم کرتے ہیں ، اور فوائد استعمال کے پہلے دن سے واضح ہیں:

• غیر معمولی جگہ کا استعمال: DN200 ماڈل میں صرف 1.0-1.5 میٹر کی اونچائی کی اونچائی ہے ، جس سے فرش کی جگہ کو اسی بہاؤ کی شرح کے ساتھ افقی پمپوں کے مقابلے میں 60 فیصد کم کیا جاتا ہے۔ یہ فائدہ غیر ملکی پلیٹ فارمز یا ہجوم ریفائنری پائپ ریکوں پر بہت ضروری ہے - یہ دوسرے پمپ ماڈلز کے لئے ناقابل رسائی مقامات پر نصب کیا جاسکتا ہے۔
• توانائی کی بچت کا اہم اثر: کم پائپ لائن کوہنی دباؤ کے نقصان کو کم کرتی ہے ، اور طویل مدتی استعمال پورے نظام کی توانائی کی کھپت کو 5 ٪ -8 ٪ تک کم کرسکتا ہے۔ اگرچہ ابتدائی لاگت کی بچت خاطر خواہ نہیں ہے ، لیکن وہ وقت کے ساتھ ساتھ شامل ہوجاتے ہیں ، جس سے اخراجات پر توجہ مرکوز کرنے والے فیکٹری مینیجرز کے لئے یہ خوشگوار حیرت کا باعث بنتا ہے۔

ii. کام کرنے کا تفصیلی اصول

اس کے بنیادی حصے میں ، OH3 سینٹرفیوگل فورس پر مبنی کام کرتا ہے ، لیکن اعلی دباؤ اور اعلی استحکام کی ضروریات کو پورا کرنے کے لئے سیال کی نقل و حمل کے ہر لنک کو بہتر بنایا گیا ہے۔ میں اسے سادہ زبان میں قدم بہ قدم توڑ دوں گا:

مرحلہ 1: سیال سکشن

سیال براہ راست منسلک inlet flange کے ذریعے پمپ میں داخل ہوتا ہے۔ فلانج اور پائپ لائن کے مابین عین مطابق سیدھ ہموار سیال کے بہاؤ (کوئی گندا ہنگامہ نہیں) کو یقینی بناتا ہے ، اور انلیٹ فلو چینل کی پالش اندرونی دیوار رگڑ مزاحمت کو کم کرتی ہے۔ اس سے یہ یقینی بنتا ہے کہ سیال امپیلر کے لئے یکساں طور پر بہتا ہے - میں نے محسوس کیا ہے کہ یہ شاذ و نادر ہی کاویٹیشن کا تجربہ کرتا ہے ، جو سستے پمپوں کے ساتھ ایک عام مسئلہ ہے۔

مرحلہ 2: امپیلر کے ذریعہ توانائی کی منتقلی

موٹر لچکدار جوڑے کے ذریعے گھومنے کے لئے پمپ شافٹ کو چلاتا ہے ، جس کی وجہ سے امپیلر 1450-2900 RPM کی تیز رفتار سے چلتی ہے۔ سینٹرفیوگل فورس امپیلر کے بیچ سے اپنے کناروں کی طرف سیال کو دھکیل دیتی ہے ، اور جیسے ہی پسماندہ مچھلی والے بلیڈ سے سیال گزرتا ہے ، بیک وقت رفتار اور دباؤ میں اضافے دونوں۔ یہ قدم موٹر کی مکینیکل توانائی کو سیال توانائی میں تبدیل کرنے کا بنیادی لنک ہے ، اور یہ پمپ کے آپریشن کی کلید ہے۔

مرحلہ 3: ڈبل وولٹ میں دباؤ کی تبدیلی

تیز رفتار سیال پھر ڈبل وولٹ میں داخل ہوتا ہے۔ وولٹ کے سرپل فلو چینل کا کراس سیکشنل ایریا آہستہ آہستہ پھیلتا ہے ، جس سے سیال کو سست ہوجاتا ہے اور اس کی زیادہ تر حرکیاتی توانائی کو جامد دباؤ میں تبدیل کیا جاتا ہے (ایک ایسا عمل جسے "بازی" کہا جاتا ہے)۔ توازن کا ڈیزائن یکساں دباؤ کی تقسیم کو یقینی بناتا ہے ، شعاعی قوتوں کو آفسیٹ کرتا ہے اور پمپ شافٹ کو آسانی سے گھومتا رہتا ہے - یہاں تک کہ مکمل بوجھ کے نیچے بھی ، کوئی گھومنے والی بات نہیں ہے۔

مرحلہ 4: سگ ماہی اور سیال خارج ہونا

آؤٹ لیٹ فلانج کے ذریعے فارغ ہونے سے پہلے ، سیال مکینیکل مہر کے نظام سے گزرتا ہے۔ ایک موسم بہار کی کارروائی کے تحت ، اسٹیشنری اور گھومنے والی مہر کی انگوٹھی ایک ساتھ مضبوطی سے فٹ ہوجاتی ہے ، جس سے ایک سخت رکاوٹ بنتی ہے۔ یہاں تک کہ جب ہائی پریشر میڈیا کی نقل و حمل کرتے ہو تو ، مجھے کبھی بھی رساو کے مسائل کا سامنا نہیں کرنا پڑا۔ آخر میں ، دباؤ والا سیال اس کے بعد کے عمل کی ضروریات کو پورا کرنے کے لئے بہاو پائپ لائن میں داخل ہوتا ہے۔

مرحلہ 5: بیرنگ اور شافٹ سسٹم کی مستحکم حمایت

پمپ آپریشن کے دوران ، ماڈیولر بیئرنگ بریکٹ میں ڈبل قطار رولر بیئرنگ مسلسل گھومنے والے پمپ شافٹ کی حمایت کرتے ہیں ، جس میں امپیلر زور کے ذریعہ پیدا ہونے والی سیال کے بہاؤ اور محوری قوتوں کے ذریعہ پیدا ہونے والی شعاعی قوتوں کو جذب کرتا ہے۔ بلٹ میں اسپلش چکنا کرنے والا نظام بیرنگ کو ٹھنڈا رکھتا ہے-میں نے دیکھا ہے کہ اسے زیادہ گرمی کے بغیر 425 ° C پر کام کرتا ہے۔ مزید برآں ، اس کے لئے کم سے کم دیکھ بھال کی ضرورت ہے۔ معمول کے معائنہ کے دوران آپ کو صرف چکنا کرنے کی سطح کی جانچ پڑتال کرنے کی ضرورت ہے۔

iii. دوسرے OH سیریز پمپوں کے ساتھ موازنہ

OH3 کے فوائد کو بدیہی طور پر ظاہر کرنے کے ل we ، ہم اس کا موازنہ API 610 اسٹینڈرڈ کے تحت دو دیگر عام OH سیریز پمپ (OH1 اور OH2) سے کرتے ہیں:

نتیجہ

ذاتی تجربے سے ، میں اعتماد کے ساتھ یہ کہہ سکتا ہوں کہ OH3 نہ صرف ایک پختہ مصنوع ہے جو API 610 معیار پر عمل پیرا ہے بلکہ صنعتی وشوسنییتا اور انجینئرنگ کی تفصیلات کے بارے میں ٹیفیکو کی گہرائی سے تفہیم کا بھی عکاس ہے۔ اس میں کوئی فینسی یا بیکار خصوصیات نہیں ہیں - ہر جزو عملی مقصد کی تکمیل کرتا ہے ، جس میں جگہ کی بچت ، آسانی سے دیکھ بھال ، انتہائی حالات کے خلاف مزاحمت ، اور رساو کی روک تھام جیسے مسائل کو مؤثر طریقے سے حل کیا جاتا ہے۔

واقعی ، یہ مارکیٹ کا سب سے سستا آپشن نہیں ہے ، اور میں نے محسوس کیا ہے کہ ماڈیولر بیئرنگ بریکٹ واقعی تھوڑا سا بھاری ہے۔ تاہم ، ابتدائی سرمایہ کاری کی لاگت کو پورا کرنے کے لئے اس کی وشوسنییتا کافی سے زیادہ ہے۔ ٹیفیکو صرف سامان فروخت نہیں کرتا ہے-وہ پیشہ ورانہ انتخاب کے مشورے اور مکمل لائف سائیکل سپورٹ فراہم کرتے ہیں۔ میں نے سوالات کے ساتھ متعدد بار ان کی ٹیم سے مشورہ کیا ہے اور ہمیشہ فوری ردعمل موصول ہوا ہے۔ یہ کوآپریٹو ماڈل فیکٹریوں کو مستقل اور آسانی سے چلانے کے قابل بناتا ہے۔

مزید حل اور حقیقی معاملات کے لئے ، سرکاری ویب سائٹ ملاحظہ کریں:www.teffiko.com.
